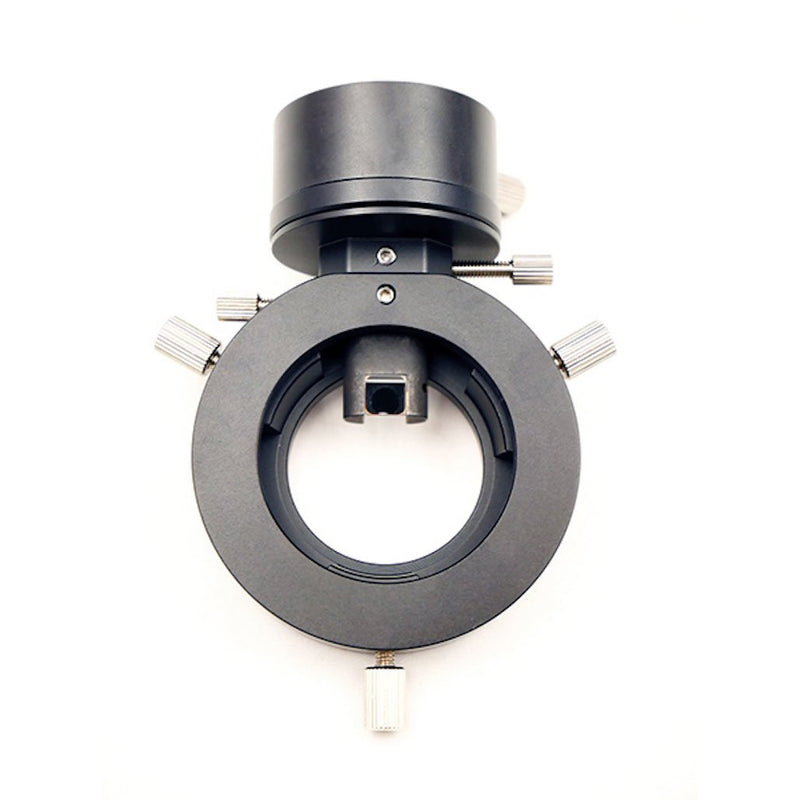

ZWO OAG

Guide d'utilisation

1. Calculer la distance requise :
   Avant de fixer l'OAG, assurez-vous que la distance de mise au point arrière correcte est calculée pour votre configuration d'imagerie. Par exemple, si vous utilisez un ASI071, fixez une rallonge de 21 mm pour atteindre une distance de mise au point arrière totale de 55 mm : 17,5 mm + 21 mm + 16,5 mm = 55 mm.
2. Fixez le corps de l'OAG au télescope
   Retirez la partie du prisme de guidage et fixez le corps de l'OAG au télescope.
3. Insérer le prisme
   Une fois le corps de l'OAG fixé, réinsérez la partie prisme dans le corps.
4. Monter la caméra de guidage
   Fixez votre caméra de guidage à l'OAG.
5. Fixer la caméra d'imagerie
   Vissez l'adaptateur T2 ou M48 à la caméra d'imagerie en fonction de votre type de support et fixez-le à l'OAG.
6. Final Setu
   Assurez-vous que la caméra d'imagerie est correctement positionnée et verrouillez les 3 vis en place pour terminer la configuration.

Remarques importantes

Assurer le jeu du prisme :
Assurez-vous que le prisme n’obstrue pas la zone d’imagerie de votre appareil photo.

Ajuster la mise au point :
Utilisez la vis de guidage pour affiner la mise au point de la caméra de guidage, en veillant à ce que la caméra d'imagerie principale et la caméra de guidage atteignent la mise au point à la même position. Il est recommandé d'effectuer ce réglage pendant la journée pour une meilleure précision, car le réglage de nuit peut être difficile.
