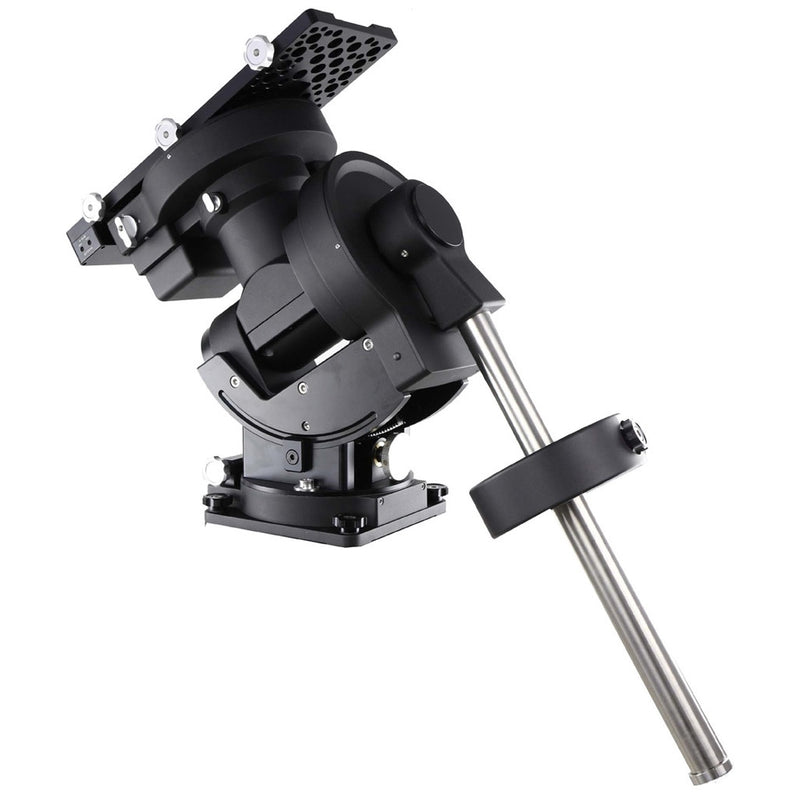

iOptron Monture équatoriale CEM120

Conception CEM : un rapport charge/poids de 2:1 pour des instruments de 52 kg

La force de la CEM120 repose sur son architecture de monture équatoriale à équilibrage central. En plaçant le centre de gravité de la charge directement à l'aplomb de l'axe central de la colonne, la conception atteint une stabilité naturelle qui permet une capacité de charge nettement plus élevée par rapport à son propre poids. Cela permet à la tête de monture entièrement métallique de 26 kg (57 lbs) de supporter en toute sécurité de grands tubes optiques et trains optiques jusqu'à 52 kg (115 lbs).

La monture comprend deux contrepoids de 10 kg et un barre de contrepoids en acier inoxydable de 4.5 kg pour équilibrer votre charge. La platine Losmandy D à queue d'aronde est montée sur ressort et réglable individuellement, avec trois séries de trous de fixation pour la déplacer d'avant en arrière.

Système d'entraînement de précision : suivi <0.15 arcsec RMS avec encodeurs

D'imposantes couronnes sans jeu de Φ216mm à 360 dents sont associées à des vis sans fin de Φ26mm sur les deux axes, et reposent sur d'énormes roulements de Φ125mm. Ce système mécanique robuste est entraîné par un moteur pas à pas de précision à 128 micro-pas, ce qui donne une résolution de pointage et de suivi de seulement 0.07 arc seconde.

Le modèle CEM120 standard intègre la correction permanente de l'erreur périodique (PPEC) pour réduire par logiciel les erreurs de suivi inhérentes à la vis sans fin sur sa période de 240 secondes. Pour les applications les plus exigeantes, les versions équipées d'encodeurs haute résolution (CEM120EC et CEM120EC2) utilisent la correction de l'erreur périodique en temps réel (RPEC). Ces encodeurs corrigent le suivi en temps réel pour une erreur périodique inférieure à 0.15 arc seconde RMS. La résolution des encodeurs est de 0.035 arc seconde.

Commande Go2Nova 8410 : GPS, WiFi et utilisation à distance en observatoire

La CEM120 comprend le contrôleur Go2Nova® 8410 avec un écran LCD de 8 lignes de 21 caractères. Le GPS 32 canaux intégré renseigne automatiquement la date, l'heure et la position pour une mise en place rapide et précise, tandis que la fonction de recherche automatique du zéro retrouve la position d'origine de la monture, pour un démarrage fiable et reproductible à chaque fois. La base de données de la raquette de commande contient plus de 212,000 objets, et son chauffage intégré maintient l'écran LCD en état de marche jusqu'à -20°C (-4°F).

Si la raquette de commande donne un accès autonome complet, la CEM120 est conçue pour le pilotage moderne par ordinateur. Grâce au WiFi intégré, à un port LAN dédié et aux connexions USB et RS232, vous pouvez vous connecter directement à la monture pour un contrôle complet à distance. iOptron fournit un pilote ASCOM pour la commande depuis un ordinateur.

Gestion avancée des câbles : plus de 10 ports d'alimentation et de données intégrés

La CEM120 dispose d'un système de gestion des câbles (CMS) précâblé qui permet de brancher accessoires et matériel d'imagerie sans que les câbles ne s'emmêlent ou ne s'accrochent pendant les pointages ou le suivi. Les ports de sortie se trouvent à l'arrière et sur les côtés de la platine à queue d'aronde et sont alimentés depuis le panneau d'entrée du CMS.

• Sorties d'alimentation : deux prises 12V 1A (2.1 x 5.5 mm, centre positif) et deux prises DC (une de 2.5 x 5.5 mm, une de 2.1 x 5.5 mm) avec un courant maximal spécifié de 5A ; leur tension suit la tension d'entrée.
• Ports de données : trois ports USB 3.0 et deux ports USB 2.0 sur la platine.
• Ports de commande : un port de guidage ST-4, un port AUX (DIN-422), un port iPORT pour les accessoires iOptron tels qu'un porte-oculaire électrique, un port 6P6C et un port USB dédié pour le viseur polaire électronique iPolar en option.

Réglages de qualité observatoire : plage de latitude de 0° à 68°

La latitude peut être réglée de 0° à 68° (graduation de 0.5 arcmin), ce qui permet d'utiliser la monture de l'équateur jusqu'à 68° de latitude. Le réglage en azimut offre ± 5° (graduation de 3 arcmin) pour affiner votre mise en station.

La CEM120 n'est pas livrée avec un viseur polaire optique. Vous pouvez effectuer la mise en station avec la routine « Polar Iterate Align » de la raquette de commande, avec un logiciel d'alignement comme TPoint avec TheSky, PemPro ou Alignmaster, ou avec le viseur polaire électronique iPolar interne en option (#3339A-120), qui se branche sur le port USB iPolar intégré de la monture. Une colonne est en option et n'est pas incluse ; la base de la monture mesure 210 x 230 mm pour s'adapter à une platine de colonne sur mesure.

CEM120, CEM120EC & CEM120EC2 : choisir sa configuration d'encodeurs

La CEM120 existe en trois versions distinctes, qui se différencient par leurs encodeurs haute résolution pour la correction du suivi en temps réel. La mécanique de base, la charge de 52 kg et la connectivité sont identiques sur tous les modèles, ce qui vous permet de choisir le niveau de précision de suivi dont votre travail a besoin.

• CEM120 : le modèle standard utilise son système de vis sans fin de précision et la correction permanente de l'erreur périodique (PPEC). Son erreur périodique est inférieure à ±3.5 secondes d'arc.
• CEM120EC : cette version ajoute un encodeur haute résolution sur l'axe d'ascension droite (AD). Avec la correction PEC en temps réel (RPEC), elle réduit l'erreur périodique à moins de 0.15 seconde d'arc RMS, et les versions EC prennent en charge le mode push-to.
• CEM120EC2 : ce modèle possède deux encodeurs de haute précision sur les axes d'ascension droite (AD) et de déclinaison (DEC), avec la même erreur périodique < 0.15 arcsec RMS et la même RPEC que la CEM120EC, ainsi que le mode push-to.
