Wanderer Astro Roue à filtres 4+1 FilterCube 2"/50mm pour RASA 11/36

La FilterCube 50 : l'imagerie sans obstruction pour RASA 11/36

La FilterCube 50 (WFC50) répond au principal défi de l'imagerie au foyer primaire : ajouter des filtres sans obstruer le chemin optique. Conçue pour les Celestron RASA 11 et RASA 36, elle est présentée par Wanderer Astro comme la première roue à filtres motorisée à 5 emplacements sans obstruction optique compatible avec les RASA 11/36. Vous pouvez ainsi réaliser des séquences LRGB et en bande étroite sans ajouter d'obstruction optique à ces instruments très ouverts.

En intégrant un réglage d'angle de caméra et une plaque de tilt directement dans son boîtier, la FilterCube regroupe aussi plusieurs accessoires en un seul ensemble rigide. Votre train optique est simplifié et vous disposez du réglage de l'angle de caméra et du tilt, la roue à filtres elle-même étant pilotée par un seul câble USB-C et un pilote ASCOM.

Un diamètre de 114 mm pour une imagerie au foyer primaire sans obstruction

La clé de la conception de la FilterCube est son diamètre extérieur de 114 mm. À cette taille, la FilterCube n'introduit aucune obstruction optique une fois installée sur un RASA 11 ou un RASA 36 : elle apporte l'imagerie multifiltre sans augmenter l'obstruction dans le faisceau.

La FilterCube n'est pas compatible avec les RASA 8 ni avec les systèmes HyperStar : Wanderer Astro en donne pour raison son backfocus minimal de 60.3 mm. Pour les utilisateurs de RASA 11 et 36, en revanche, la WFC50 offre une solution de filtrage complète et discrète.

Système breveté 4+1 à filtres basculants latéraux

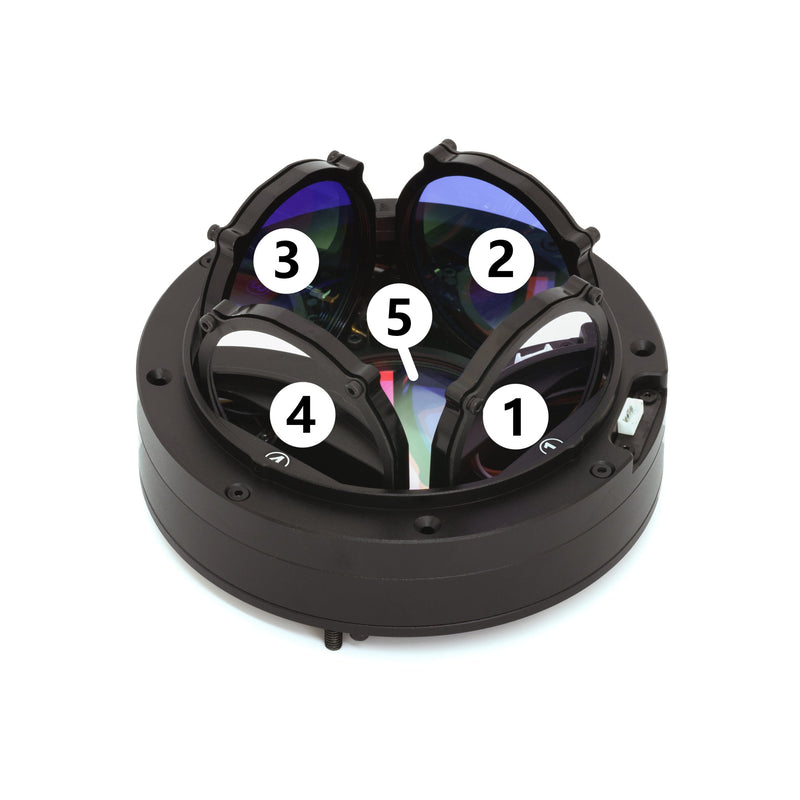

Au lieu d'un barillet traditionnel, la FilterCube utilise un mécanisme breveté à quatre supports de filtres latéraux qui basculent dans le chemin optique. Un cinquième filtre, en général un filtre luminance (L), est installé en position fixe au centre de la roue.

Dans cette configuration « 4+1 », le filtre L central s'utilise seul ou en combinaison avec n'importe lequel des quatre filtres basculants (par exemple R, G, B, Ha) : un filtre latéral basculé dans le faisceau se superpose au filtre central. La sélection des cinq positions est motorisée et pilotée par logiciel.

Filtres montés 2" et filtres non montés de 50 mm

La FilterCube permet de mélanger les formats de filtres courants. Elle accepte les filtres montés 2" standard et les filtres ronds non montés de 50 mm, qui peuvent être installés ensemble dans la même roue. Vous pouvez ainsi utiliser les filtres que vous possédez déjà sans acheter un nouveau jeu dédié.

• Filtres montés 2" : filtres au filetage standard M48x0.75. La hauteur de la monture (hors filetage) doit être de 6 mm ou moins, et la longueur du filetage de 3 mm ou moins pour garantir le dégagement.
• Filtres non montés de 50 mm : verres d'une épaisseur comprise entre 1.9 mm et 3.5 mm. Les filtres de moins de 2.5 mm d'épaisseur nécessitent des cales de filtre (vendues séparément).
• Montures de filtre épaisses : si vos filtres 2" ont une monture de plus de 6 mm, qui risque de se coincer, Wanderer Astro propose en option le Low Profile Filter Cell Replacement Kit pour assurer la compatibilité.

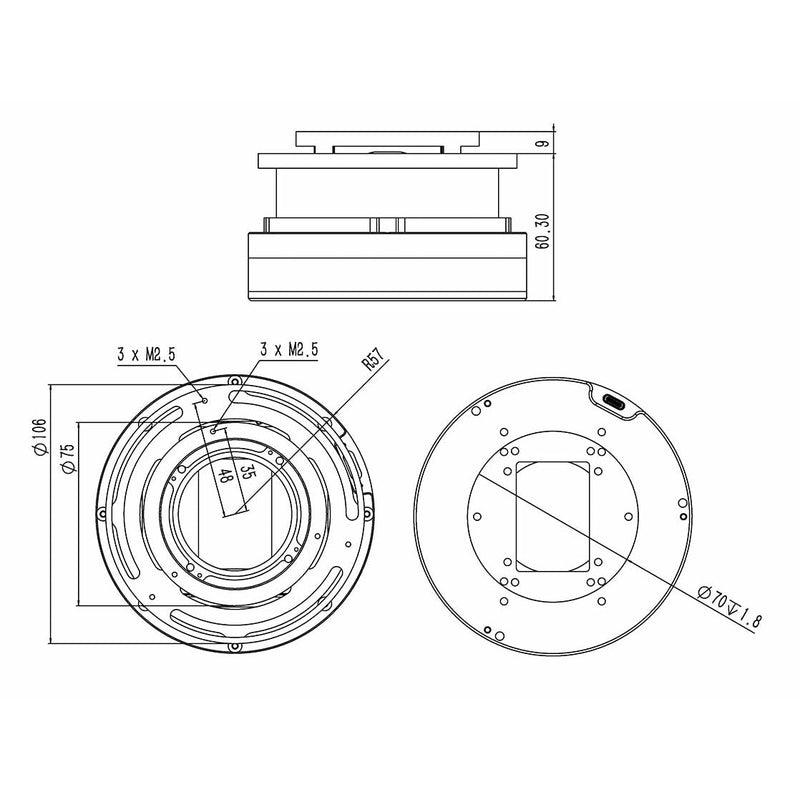

Épaisseur optique de 60.3 mm et compatibilité des caméras

La FilterCube ajoute au total 60.3 mm d'épaisseur optique au chemin optique. Ce backfocus consommé détermine les caméras compatibles avec les RASA 11 et RASA 36.

• Compatibilité RASA 11 : sur un RASA 11, la FilterCube fonctionne directement avec les caméras dont le backfocus natif est de 12.5 mm ou moins.
• Compatibilité RASA 36 : pour une utilisation sur RASA 36, le kit d'adaptation RASA36 (vendu séparément) est nécessaire. Avec cet adaptateur, la FilterCube accepte les caméras dont le backfocus va jusqu'à 17.5 mm, comme la série Moravian C1x.

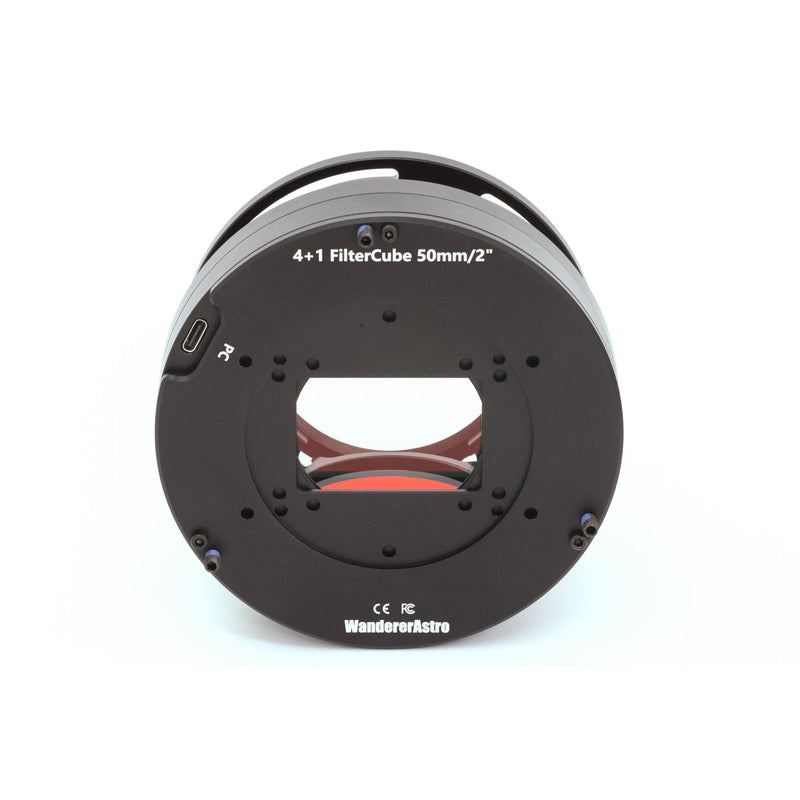

Le régleur de tilt arrière comporte des trous de passage de vis pour les caméras APS-C et plein format ZWO, QHYCCD, Player One et ToupTek : la caméra s'y visse directement.

CAA intégré, régleur de tilt à 3 points et accès à la collimation

La FilterCube est conçue pour un alignement optique précis. Un réglage manuel de l'angle de caméra (CAA) est intégré au boîtier pour faire pivoter la caméra lors du cadrage. L'arrière de l'appareil comporte une plaque de réglage du tilt à 3 points pour corriger l'inclinaison du capteur.

La collimation du RASA reste simple avec la FilterCube installée. Le boîtier comporte des fentes d'accès qui laissent passer une clé hexagonale jusqu'aux vis de collimation du RASA. Si une fente est masquée, vous pouvez faire légèrement pivoter toute la FilterCube, ou retirer le fût arrière et le remonter décalé de 90 degrés pour dégager l'accès.

Une conception antireflet de 385 g d'une grande rigidité

Fabriquée en alliage d'aluminium avec des éléments en fibre de carbone, la FilterCube ne pèse que 385 g. Ses dimensions mécaniques ont été optimisées au fil de nombreux essais et de multiples mesures antireflet ont été appliquées, afin de limiter les problèmes d'imagerie courants sur RASA : images fantômes, artefacts irisés, halos étranges et difficultés de calibration par les flats.

Pour plus de sécurité, le boîtier arrière amovible est maintenu par deux vis de blocage et deux clips de sécurité. En complément des vis de blocage, les clips aident à éliminer le risque de détachement du matériel lorsque ces vis sont mal serrées.

Installation des filtres et calibration, étape par étape

L'installation des filtres se fait avec précision, guidée par le logiciel. Desserrez d'abord les deux vis de blocage et retirez le fût arrière. Après avoir relié la FilterCube à un PC par le câble USB-C, utilisez votre logiciel d'acquisition (comme N.I.N.A.) pour sélectionner l'emplacement à équiper. Installez impérativement le filtre L central en premier, car la place manque une fois les filtres latéraux en position. Utilisez les vis M2x4 fournies pour fixer les masques de filtre : elles servent aussi au positionnement.

Une fois tous les filtres installés, remontez le fût arrière et serrez les vis de blocage. Pour finir, faites défiler les cinq positions dans le logiciel (par exemple 1-2-3-4-5-1). Cela calibre le positionnement des filtres avant l'imagerie réelle.

Raccordement de la caméra et du tube optique RASA

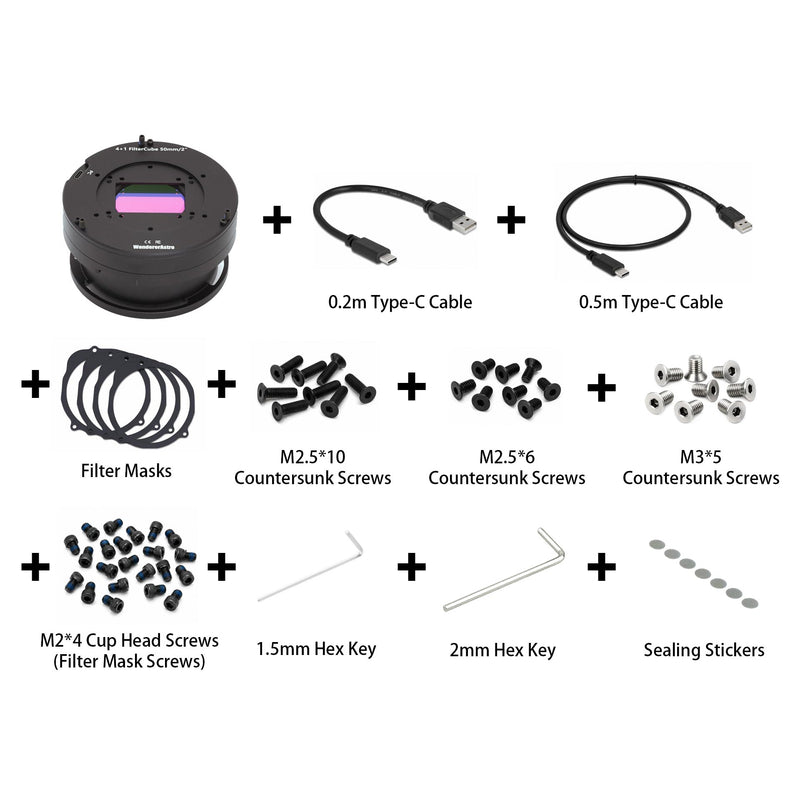

Pour fixer la caméra, retirez d'abord le régleur de tilt arrière de la FilterCube. Fixez la plaque sur la caméra par l'arrière avec les vis appropriées (jeux de vis M2.5x10, M2.5x6 ou M3x5 inclus), puis remontez l'ensemble caméra et plaque sur la FilterCube. Si votre caméra a un diamètre extérieur inférieur à 85 mm, utilisez les pastilles d'étanchéité noires fournies pour couvrir les trous de vis extérieurs inutilisés et éviter les fuites de lumière.

Pour monter l'ensemble sur le télescope, glissez la bague de serrage d'origine du RASA sur le fût arrière de la FilterCube, puis vissez simplement la bague de serrage sur le RASA. Comme l'indique le livre blanc RASA de Celestron, la fenêtre optique transparente du RASA doit être retirée avant d'installer la FilterCube.

Logiciel WandererEmpire : contrôle ASCOM de 4 FilterCube au maximum

La FilterCube se pilote avec la suite logicielle WandererEmpire, qui comprend le pilote ASCOM à utiliser dans les logiciels d'acquisition ASCOM comme N.I.N.A. Un seul câble USB 2.0 Type-C assure l'alimentation de 0.5 A et les données, sans alimentation 12V séparée.

Dans votre logiciel d'acquisition, vous pouvez vous connecter à la FilterCube, nommer chaque position (par exemple « Luminance », « Ha 7nm ») et définir un décalage de mise au point par filtre. Pour les configurations avancées, le pilote permet de contrôler indépendamment jusqu'à quatre FilterCube depuis un seul ordinateur, idéal pour les batteries de télescopes ou les projets de relevé du ciel où plusieurs RASA fonctionnent en parallèle.

Gérer le décalage de mise au point avec le filtre L central

Lorsque vous combinez le filtre L central avec l'un des quatre filtres basculants, l'épaisseur totale de verre dans le chemin optique augmente. Cela ne dégrade pas la qualité d'image sur un RASA, mais provoque un décalage de mise au point important, assez grand pour faire échouer l'autofocus et la résolution astrométrique s'il n'est pas anticipé.

La solution consiste à planifier vos séquences en conséquence. Dans un logiciel comme N.I.N.A., notez la position de mise au point approximative du filtre L seul et des combinaisons L+bande étroite. Lors du passage de l'une à l'autre dans une séquence avancée, insérez une commande qui amène le focuser à la position de mise au point approximative avant de lancer l'autofocus ou la résolution astrométrique. Les étoiles restent ainsi détectables et les routines automatiques peuvent aboutir.
