Kit adaptateur QHYCCD - Combo B1

Ce Combo B1 est inclus en tant qu'accessoire standard avec les versions QHY268M et QHY600 Short Back Focus. Il permet d'atteindre un back focus de 55mm.

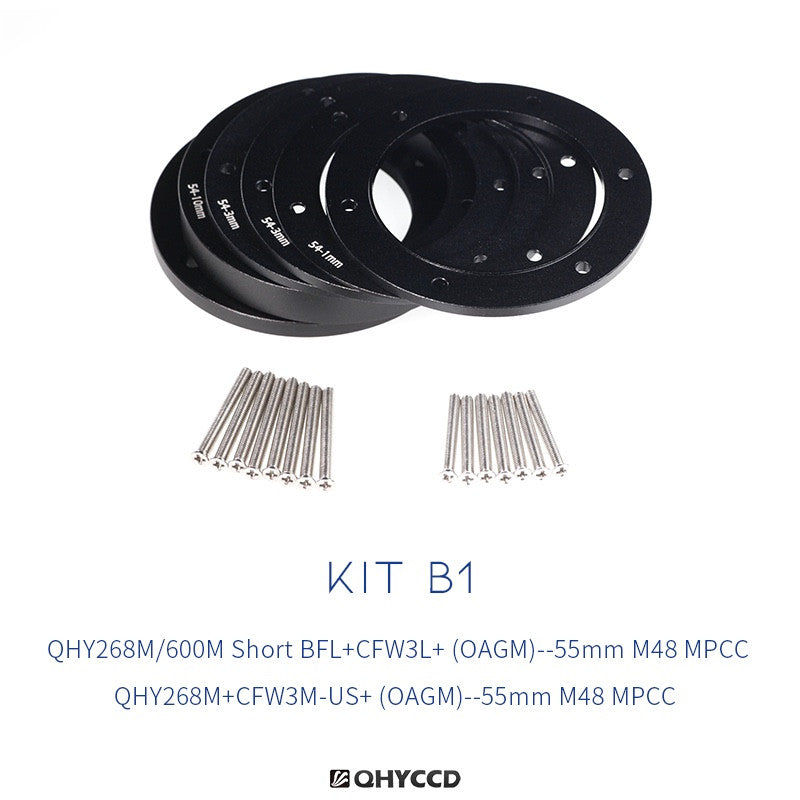

Contenu du kit

• Adaptateur 5 mm M54 à M48 * 1
• Entretoise de 3 mm * 3
• Entretoise de 1 mm * 1
• Entretoise de 10 mm * 1
• Vis M3 24 mm * 8
• Vis M3 28 mm * 8

Compatibilité

• QHY268M/QHY600 Court BFL+CFW3L+OAG
• QHY268M+CFW3M-US+OAG

Schémas pour Combo B1

Note:

1. Si votre MPCC nécessite un BFL différent de 55 mm, cet ajustement peut être effectué en sélectionnant l'entretoise appropriée entre le MPCC et l'OAG. Par exemple, un MPCC qui nécessite 57,5 ​​mm peut être utilisé à la place en ajoutant une bague d'espacement ou des bagues qui ajoutent 2,5 mm de BFL. au schéma ci-dessus.
2. Si vous n'utilisez pas d'OAG, vous pouvez utiliser un adaptateur d'espacement de 10 mm dans les kits d'adaptateurs pour remplacer la position d'origine de l'OAG.
3. Placez OAG à la position à côté de la sortie M48 pour que la came principale et la came de guidage soient focalisées.
