Baader Adaptateur de Projection Oculaire (I-VII)

Baader Adaptateur de Projection Oculaire (I-VII)

par Baader Planetarium
UGC BAA-2458141
$90.00 - $110.00
$94.00
$90.00 - $110.00
$94.00
Crédit disponible avec affirm logo
Disponibilité:
En rupture de stock
Disponibilité:
En rupture de stock
Disponibilité:
En rupture de stock
Disponibilité:
En rupture de stock
Disponibilité:
En rupture de stock
Disponibilité:
En rupture de stock
Disponibilité:
En rupture de stock

Livraison gratuite sur les commandes supérieures à 500 $*

Plus d'information

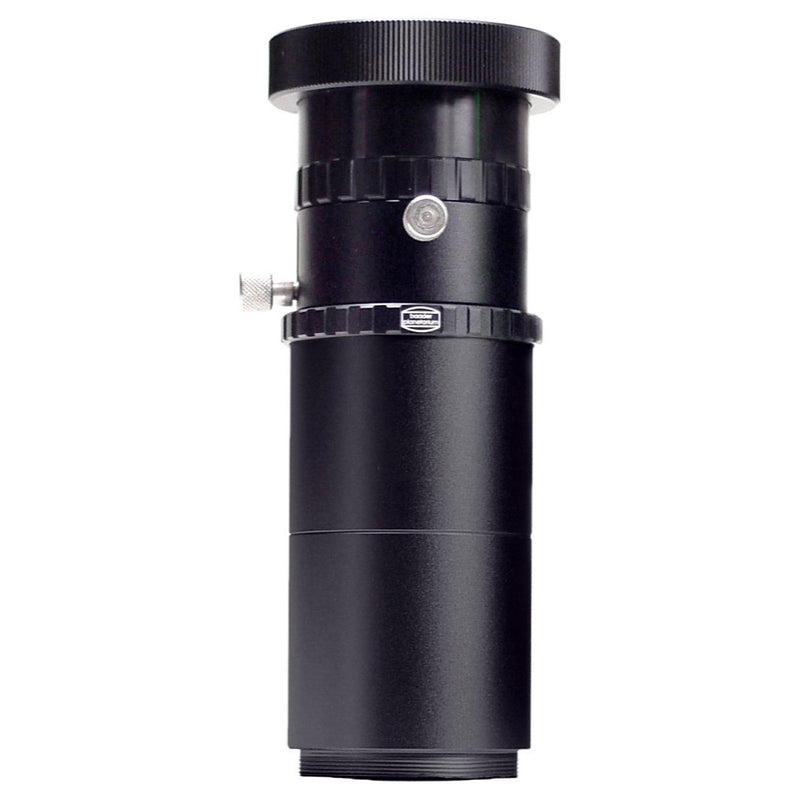

Porte-oculaire Baader OPFA pour la projection d'oculaire classique avec des appareils photo SLR et DSLR

Chaque OPFA est un ensemble complet d'accessoires pour la photographie focale et la projection d'oculaire (sans oculaire de projection et sans bague T-2 pour l'appareil photo) avec connexion au télescope, mise au point coulissante et 2 tubes d'extension T-2 de 40 mm. Un anneau T-2 adapté à votre appareil photo doit être commandé séparément.

Les systèmes de projection OPFA peuvent être réglés pour être étanches à la lumière et aux boulons, de sorte que rien ne puisse plus vaciller. Avec des tubes d'extension T-2 supplémentaires, même des échelles de projection extrêmes peuvent être atteintes - même avec des caméras CCD !

Chaque projection d'oculaire fonctionne de la même manière, bien qu'il existe quelques différences pratiques selon que l'appareil photo est utilisé AVEC ou SANS objectif. Lorsque vous travaillez avec un appareil photo reflex (numérique), l'objectif est généralement retiré et le boîtier de l'appareil photo est fixé directement à l'unité de projection.

Si l'objectif de la caméra est intégré au système, on parle de projection afocale. Il s'agit de la méthode habituelle lors de la prise de vue avec des appareils photo numériques à viseur, où l'objectif ne peut PAS être retiré. Pour ces caméras, nous recommandons l'ADPS, qui peut être réglé sur une courte distance entre l'oculaire et l'objectif de la caméra. Le schéma suivant montre la structure de la projection oculaire classique avec des caméras, où la lentille peut être retirée.


Le plan de mise au point ou l'image focale du télescope est projeté sur le capteur de film/caméra via un oculaire de projection (similaire à un projecteur de diapositives, qui projette la diapositive agrandie sur un écran). La distance focale résultante est appelée distance focale équivalente (f E ).

L'échelle de reproduction dépend de la distance focale de l'oculaire (f EP ) et de la distance de projection (a). La distance focale équivalente est calculée comme suit (plus elle est longue, plus l'image sur le film devient grande) :

f_ E = f primaire × ((a ÷ f EP ) - 1)

L'effet des différents paramètres peut facilement être vu à partir de la formule. Si la distance focale de l'oculaire est réduite et/ou la distance a (entre le point focal de l'oculaire et le capteur/film de l'appareil photo) est augmentée, la valeur de la distance focale équivalente (et avec elle, le grossissement) augmente ; l'image s'agrandit.

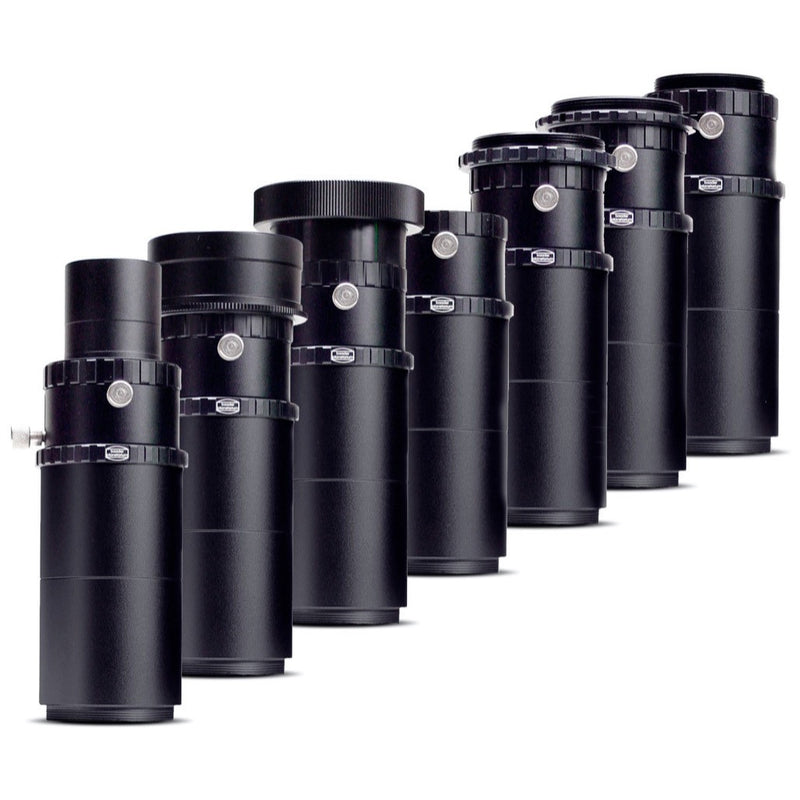

Nos unités OPFA sont configurées (de droite à gauche) comme dans l'exemple suivant

Les pièces marquées en bleu correspondent à la version de base de l'OPFA-4, qui a un filetage mâle T-2 côté caméra et un filetage femelle T-2 côté télescope. Chaque OPFA (modèles 1-3 et 5-7) a un autre telescope adapter included in the scope of delivery. In the example, the adapters of OPFA 1 and 2 are shown in green . The parts marked in red are not included in any OPFA!

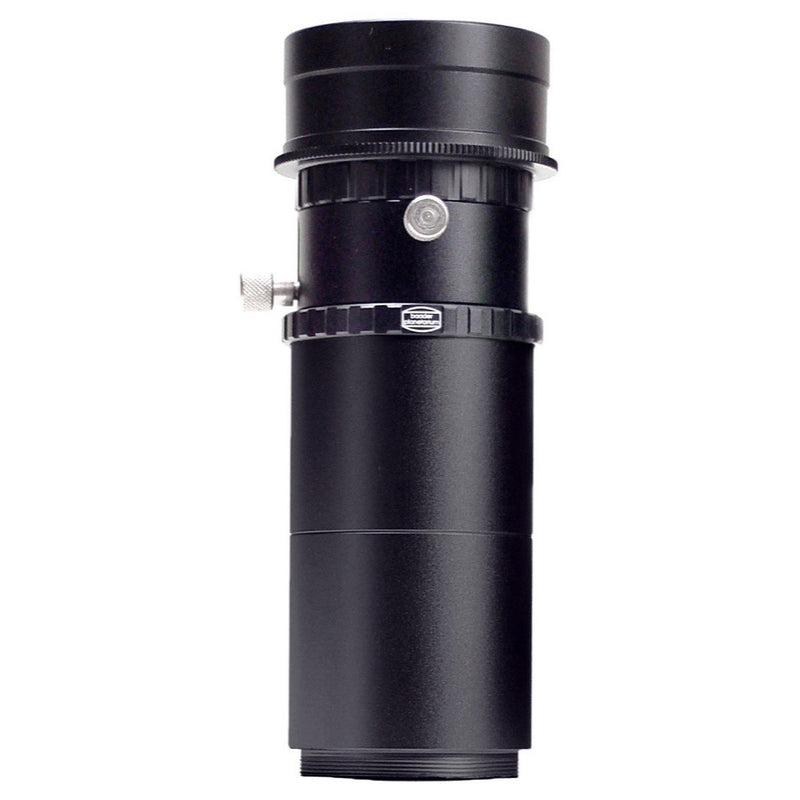

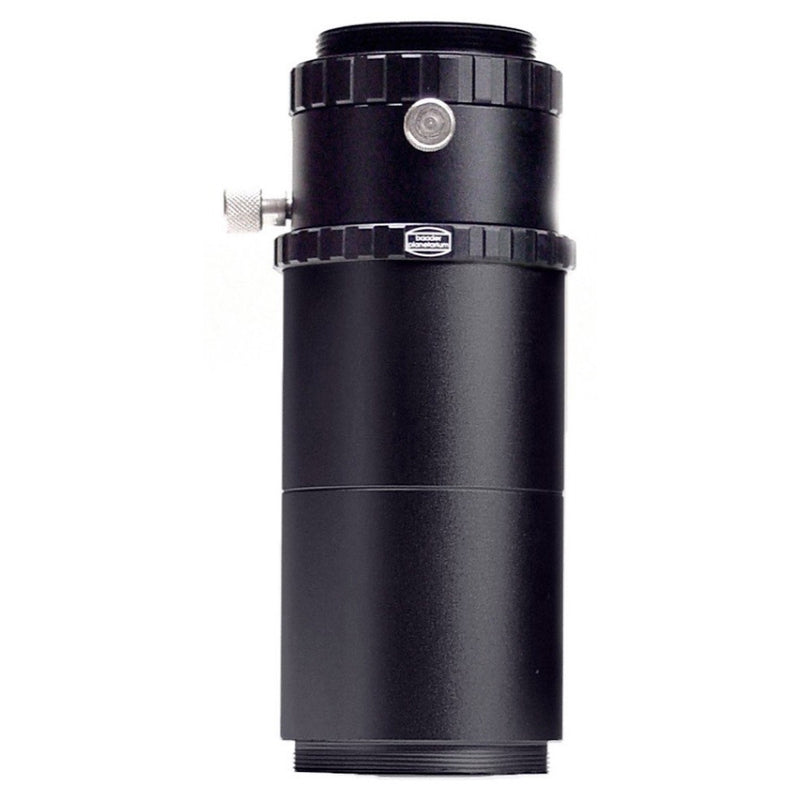

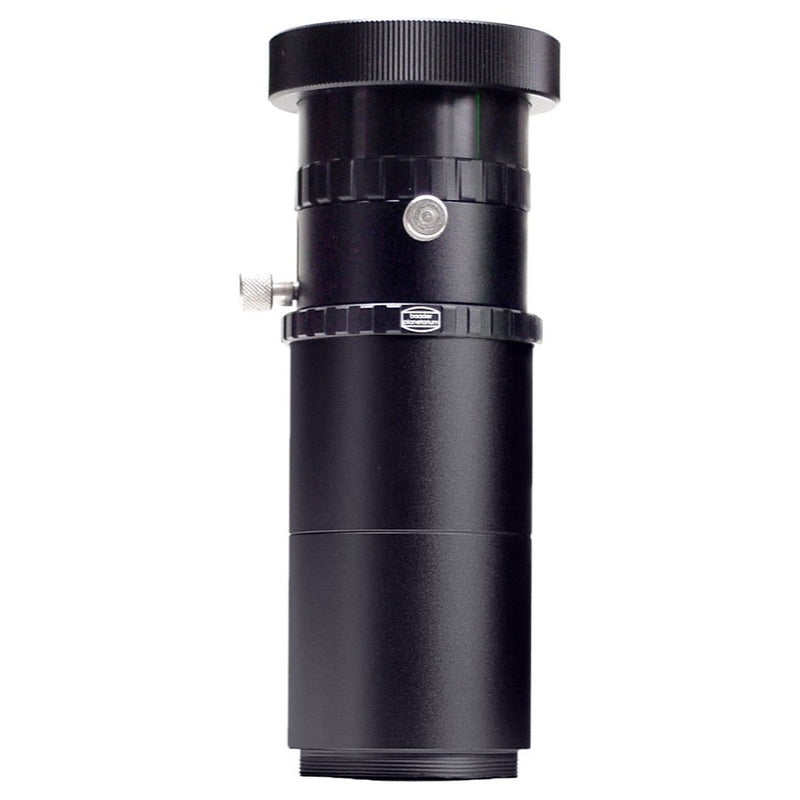

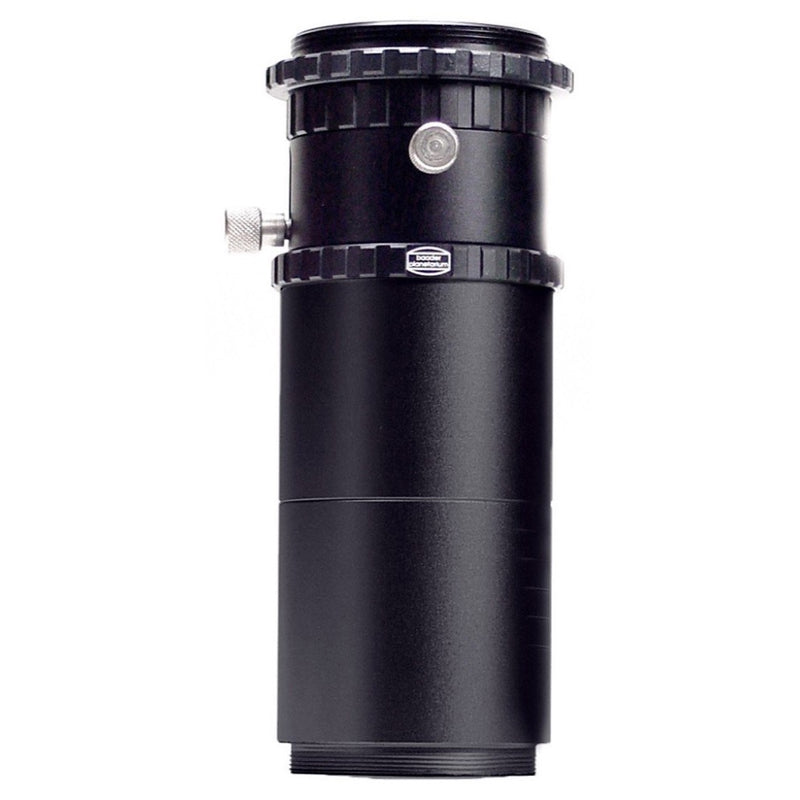

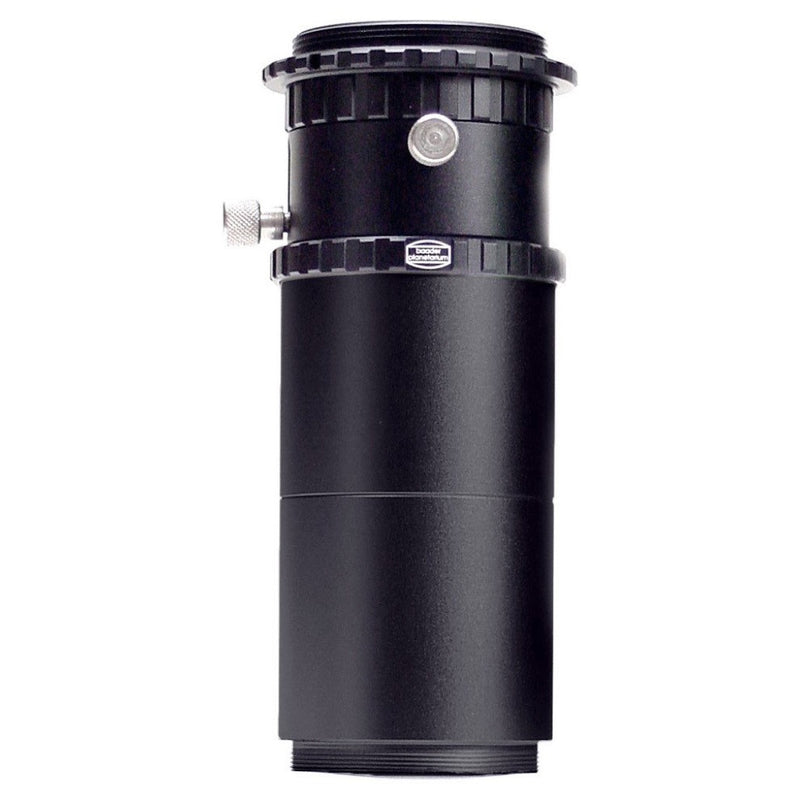

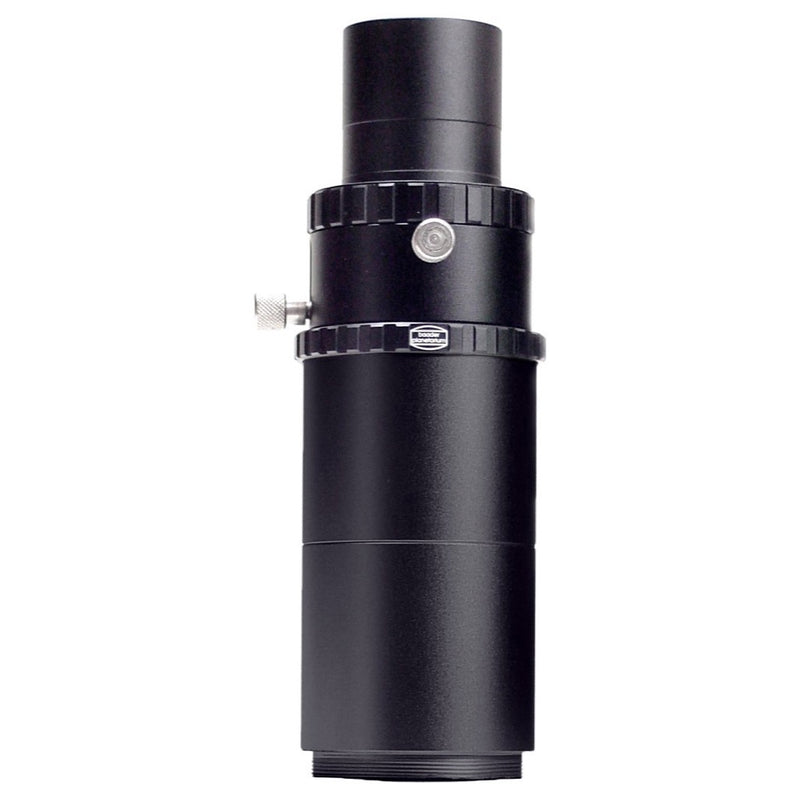

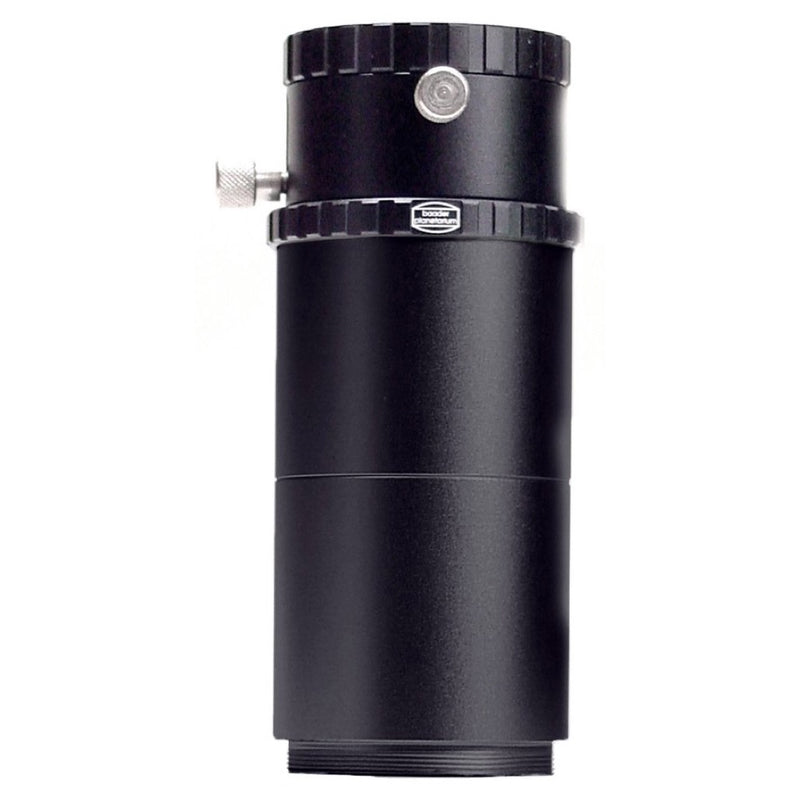

L'appareil démarre du côté du télescope, c'est-à-dire sur le porte-oculaire (à droite). L'image montre OPFA-1 (embout de 1¼") et OPFA-2 (embout de 2"). Si votre porte-oculaire a un connecteur différent, vous devez choisir entre OPFA-3 et OPFA-7 (par exemple OPFA-3 pour les télescopes Celestron et Meade Schmidt-Cassegrain).

Ceci est suivi d'un porte-oculaire coulissant avec une bague de verrouillage T-2. L'oculaire 1¼" (non fourni) est inséré dans ce porte-oculaire coulissant et serré. La fonction de la bague de verrouillage et du porte-oculaire coulissant est décrite ci-dessous.

Maintenant, les deux tubes d'extension T-2 de 40 mm sont vissés sur le porte-oculaire coulissant, l'oculaire ( des diamètres extérieurs allant jusqu'à 38 mm sont possibles ) sera à l'intérieur des extensions T-2. Les extensions sont utilisées pour régler la distance entre l'oculaire et la caméra (c'est-à-dire pour établir la distance de projection). En ajoutant plus d'extensions T-2 (voir notre système Astro T2), la distance (et l'image) peut être agrandie.

L'OPFA est connecté à l'appareil photo reflex (numérique) via un anneau en T spécifique à l'appareil photo (non inclus).

La fonction du porte-oculaire coulissant et de la bague de verrouillage

Le porte-oculaire coulissant permet un réglage fin de la distance de projection en poussant légèrement l'oculaire vers l'avant ou vers l'arrière.

En desserrant la bague de verrouillage, l'unité complète peut être tournée en continu, jusqu'à ce que la caméra attachée soit réglée dans une orientation favorable. Bien entendu, pour les modèles OPFA-1 et OPFA-2, la caméra peut également être tournée avec l'unité complète.

Dans les modèles OPFA-3 à OPFA-7, la connexion de l'OPFA au porte-oculaire est une connexion à vis rigide. Ici, l'orientation de la caméra ne peut être modifiée que via la bague de verrouillage du porte-oculaire coulissant.

Disposition du système OPFA
