iOptron Monture azimutale/équatoriale HAE69 à réducteur harmonique
iOptron HAE69 Dual AZ/EQ SWG Mount - HAE69C

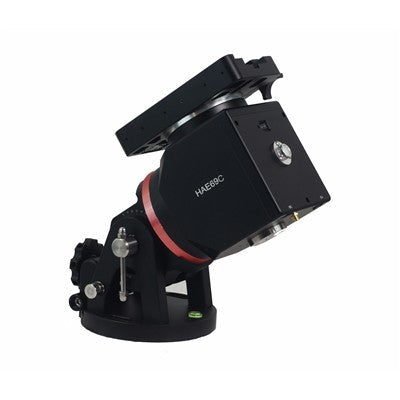

iOptron HAE69 Dual AZ/EQ SWG Mount - HAE69C-EC

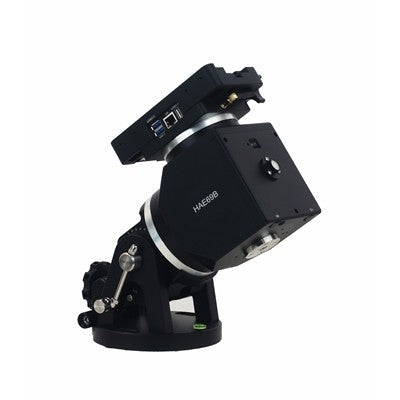

iOptron HAE69 Dual AZ/EQ SWG Mount - HAE69B w/ iMate

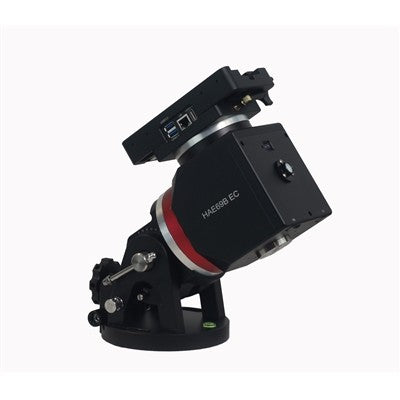

iOptron HAE69 Dual AZ/EQ SWG Mount - HAE69B-EC w/ iMate
iOptron HAE69 Dual AZ/EQ SWG Mount - HAE69C
iOptron HAE69 Dual AZ/EQ SWG Mount - HAE69C-EC
iOptron HAE69 Dual AZ/EQ SWG Mount - HAE69B w/ iMate
iOptron HAE69 Dual AZ/EQ SWG Mount - HAE69B-EC w/ iMate

iOptron Monture azimutale/équatoriale HAE69 à réducteur harmonique

par iOptron
UGC IOP-HE692C
CA$5,387.00 - CA$8,525.00
CA$6,481.00
CA$5,387.00 - CA$8,525.00
CA$6,481.00
Égalisation de prix!
  • Supporte une charge de 69 lb (31 kg) sans contrepoids ; 79 lbs (36 kg) avec contrepoids optionnel
  • La tête de monture pèse 19.8 lbs (9 kg) avec platine sur les HAE69C et HAE69B
  • Réducteurs harmoniques 800:1 sur les axes AD et DEC
  • Modes azimutal et équatorial avec une plage de latitude de 0° à 90°
  • Le frein à friction électronique maintient la charge lorsque la monture n'est plus alimentée
  • Encodeur AD haute précision avec PEC en temps réel (versions EC)
  • Ordinateur iMate embarqué avec KStars/Ekos (versions HAE69B)
En rupture temporaire
Alerte de retour en stock
Info disponibilité
Livraison GRATUITE au Canada
  • Description
  • FAQ
  • Caractéristiques
  • Dans la boîte
  • Téléchargements
  • Garantie

  • iOptron Monture azimutale/équatoriale HAE69 à réducteur harmonique

    La monture azimutale/équatoriale iOptron HAE69 à réducteur harmonique utilise un système à réducteur harmonique 800:1 sur ses deux axes pour supporter une charge de 69 lb (31 kg) sans contrepoids, avec une tête de monture de 19.8 lbs (9 kg) équipée de sa platine (HAE69C et HAE69B). Elle fonctionne en mode azimutal comme en mode équatorial sur toute la plage de latitude de 0° à 90°, pointe jusqu'à 4.5°/sec et dispose d'un frein à friction électronique en cas de coupure d'alimentation. La HAE69 existe en plusieurs versions, dont la HAE69C avec Wi-Fi intégré, la HAE69B avec ordinateur iMate intégré, et les versions EC de ces deux modèles avec un encodeur AD haute précision.

    Le réducteur harmonique 800:1

    Au cœur de la HAE69 se trouve un réducteur harmonique sur les axes d'ascension droite et de déclinaison, chacun avec un rapport de réduction de 800:1. Les deux axes sont entraînés par des moteurs pas à pas, et la période d'engrenage est de 270 secondes.

    Rapport charge/poids d'environ 3.5:1 : 69 lbs (31 kg) pour une tête de 19.8 lb (9 kg)

    La HAE69 supporte jusqu'à 69 lbs (31 kg) d'équipement sans contrepoids ni barre. La tête tout métal, usinée CNC, pèse 19.8 lbs (9 kg) avec platine sur les modèles HAE69C et HAE69B, ou 19 lbs (8.6 kg) sur la HAE69 d'origine, pour un rapport charge/poids d'environ 3.5:1. Un contrepoids optionnel de 10 lb (4.5 kg) et une barre en acier inoxydable Φ20 x 200 mm (filetage 3/8"-16) peuvent être ajoutés pour porter la capacité totale à 79 lbs (36 kg).

    Fonctionnement azimutal et équatorial avec une plage de latitude de 0° à 90°

    La HAE69 est une monture azimutale/équatoriale à réducteur harmonique. Le mode azimutal ne demande pas de mise en station ; le mode équatorial est mis en station et évite la rotation de champ lors des poses longues. La plage de latitude est de 0° à 90° et le réglage en azimut de ± 8°.

    Erreur périodique < ±15 secondes d'arc et correction par encodeur en temps réel

    Les versions sans encodeur ont une erreur périodique inférieure à ±15 secondes d'arc sur la période de 270 secondes. Les versions EC (HAE69C-EC, HAE69B-EC et HAE69EC) intègrent un encodeur haute précision sur l'axe AD. Il assure une PEC en temps réel ; aucune valeur d'erreur périodique n'est publiée pour les versions EC.

    Frein à friction électronique pour maintenir la charge hors tension

    Le frein de la HAE69 en cas de coupure d'alimentation est un frein à friction électronique : les axes restent bloqués lorsque la monture n'est pas alimentée.

    Go2Nova, Commander et ordinateur iMate embarqué : options de contrôle

    La série HAE69 propose plusieurs modes de contrôle. Les versions HAE69 d'origine sont pilotées par la raquette de commande Go2Nova® 8409 fournie, qui contient une base de données d'environ 212,000 objets. Le système de contrôle de la HAE69C est GOTONOVA/Commander, avec USB et Wi-Fi intégré, et la raquette Go2Nova® 8411 à écran OLED est optionnelle. La HAE69B ajoute l'iMate, un ordinateur embarqué open source préinstallé avec KStars/Ekos et iPolarServer, et communique via l'iMate et l'USB.

    Viseur polaire électronique iPolar optionnel

    Le viseur polaire électronique iPolar est optionnel ; il est fourni avec un câble mini-USB sur les versions HAE69 w/ iPolar et HAE69EC w/ iPolar d'origine. La HAE69 dispose d'un niveau à bulle.

    Platine Vixen/Losmandy et base de montage de 152mm

    La HAE69 est équipée d'une platine double Vixen/Losmandy, qui accepte les barres à queue d'aronde Vixen et Losmandy. Le diamètre de la base de montage est de 152mm, et le trépied est optionnel.

    Alimentation 12V DC et ports d'accessoires intégrés

    Les versions HAE69C et HAE69B nécessitent une alimentation DC 12V, 6A et consomment environ 1A en suivi et 1.6A pendant les pointages GoTo. La HAE69C dispose d'une sortie DC 12V et d'un port USB-C sur la platine. L'iMate de la HAE69B comporte un port USB 3.0, deux ports USB 2.0 et trois sorties DC 12V. Un adaptateur secteur 100V ~ 240V est fourni, pour usage en intérieur uniquement.

    Choisir votre HAE69 : générations C, B, EC et d'origine

    Toutes les versions de la HAE69 partagent le même réducteur harmonique 800:1 et la même charge de 69 lb (31 kg) sans contrepoids. Les principales différences portent sur le système de contrôle, la connectivité et la présence ou non de l'encodeur AD.

    • HAE69C : le modèle actuel, simplifié, avec Wi-Fi intégré, contrôle USB et ports 12V DC et USB-C sur la platine.
    • HAE69C-EC : ajoute à la HAE69C l'encodeur AD haute précision et la PEC en temps réel.
    • HAE69B w/ iMate : intègre l'ordinateur embarqué iMate, préinstallé avec KStars/Ekos. Il offre 1x USB 3.0, 2x USB 2.0 et 3x sorties 12V DC.
    • HAE69B-EC w/ iMate : associe l'ordinateur iMate à l'encodeur AD haute précision.
    • Versions HAE69 d'origine : ces modèles de première génération ont une tête de 19 lb (8.6 kg) et se commandent avec la raquette de commande Go2Nova® 8409 fournie. Les versions « w/ iPolar » incluent le viseur polaire électronique, et la version « EC » ajoute l'encodeur AD.

  • Quelle est la principale différence entre les versions de l'iOptron HAE69 ?

    Toutes les versions de la HAE69 partagent le même réducteur harmonique 800:1 et la même charge de 69 lb (31 kg) sans contrepoids. Les principales différences concernent le contrôle et les fonctions : la HAE69C offre un contrôle Wi-Fi/USB moderne et des ports sur la platine ; la HAE69B ajoute un ordinateur iMate embarqué avec plusieurs sorties d'alimentation et USB ; les versions EC de ces deux modèles ajoutent un encodeur AD haute précision avec PEC en temps réel ; et les versions d'origine utilisent la raquette de commande Go2Nova® 8409 fournie.

    Ai-je besoin de contrepoids avec la monture HAE69 ?

    Pas jusqu'à sa capacité sans contrepoids. La HAE69 supporte des charges jusqu'à 69 lbs (31 kg) sans aucun contrepoids. Un contrepoids optionnel de 10 lb (4.5 kg) et une barre peuvent être ajoutés pour porter la capacité maximale à 79 lbs (36 kg).

    Que signifie « EC » sur les modèles HAE69C-EC et HAE69B-EC ?

    EC signifie Encoder (encodeur). Ces versions comprennent un encodeur haute précision sur l'axe d'ascension droite, ce qui permet à la monture d'effectuer une correction d'erreur périodique (PEC) en temps réel. Les versions standard présentent une erreur périodique de < ±15 secondes d'arc ; aucune valeur n'est publiée pour les versions EC.

    À quoi sert l'ordinateur iMate de la HAE69B ?

    L'iMate est un ordinateur intégré open source, préinstallé avec KStars/Ekos et iPolarServer. Ses ports sont :

    • 1x port USB 3.0
    • 2x ports USB 2.0
    • 3x sorties d'alimentation DC 12V

    Comment fonctionne le frein électronique de la HAE69 ?

    Le frein en cas de coupure d'alimentation est un frein à friction électronique : les axes restent bloqués lorsque la monture n'est pas alimentée. Son fonctionnement n'est pas décrit plus en détail.

    De quelle alimentation la HAE69 a-t-elle besoin sur le terrain ?

    Les versions HAE69C et HAE69B nécessitent une source DC 12V, 6A avec une fiche 5.5/2.1mm. Les versions d'origine nécessitent une alimentation DC 12V, 5A. L'adaptateur secteur fourni est réservé à un usage en intérieur. La consommation est de 1A en suivi et de 1.6A pendant un GoTo (HAE69C et HAE69B).

    Puis-je utiliser la HAE69 en observation visuelle en mode azimutal sans mise en station ?

    Oui. La HAE69 est une monture azimutale/équatoriale, et l'utilisation en mode azimutal ne demande pas de mise en station. Aucun manuel de la HAE69 n'est disponible dans notre documentation, les étapes de réglage ne sont donc pas décrites ici.

    La HAE69 est-elle livrée avec un trépied ou une raquette de commande ?

    Un trépied est optionnel pour toutes les versions. Le mode de contrôle dépend du modèle :

    • Les versions HAE69 d'origine incluent la raquette de commande Go2Nova® 8409.
    • Les versions HAE69C et HAE69B n'incluent pas de raquette de commande. La raquette Go2Nova® 8411 est disponible en accessoire optionnel.
  • Type de monture Monture azimutale/équatoriale à réducteur harmonique
    Système d'engrenage Réducteur harmonique (AD & DEC)
    Rapport de réduction AD 800:1, DEC 800:1
    Période d'engrenage 270 secondes
    Charge (sans contrepoids) 69 lbs (31 kg)
    Charge (avec contrepoids) 79 lbs (36 kg)
    Poids de la tête de monture 19.8 lbs (9 kg) avec platine (versions HAE69C et HAE69B) ; 19 lbs (8.6 kg) avec platine (versions HAE69 d'origine)
    Erreur périodique (PE) < ± 15 secondes d'arc (versions sans EC) ; PEC en temps réel via l'encodeur AD (versions EC)
    Encodeur haute précision Oui, axe AD (HAE69C-EC, HAE69B-EC w/ iMate, HAE69EC w/ iPolar) ; aucun sur les autres versions
    Moteur d'entraînement Moteur pas à pas
    Vitesse de pointage maximale 4.5º/sec
    Plage de réglage en latitude 0° à 90°
    Plage de réglage en azimut ± 8°
    Système de contrôle GOTONOVA/Commander (versions HAE69C) ; GOTONOVA/Commander/iMate (versions HAE69B) ; raquette de commande Go2Nova® 8409 (versions HAE69 d'origine)
    Raquette de commande Go2Nova® 8411 avec écran OLED, optionnelle (versions HAE69C et HAE69B) ; Go2Nova® 8409 avec base de données d'environ 212,000 objets, fournie (versions HAE69 d'origine)
    Ordinateur embarqué iMate (open source, préinstallé avec KStars/Ekos et iPolarServer) (versions HAE69B uniquement)
    Ports de l'iMate 1x USB 3.0, 2x USB 2.0, 3x sorties DC 12V (versions HAE69B uniquement)
    Ports sur la platine Sortie DC 12V, port USB-C (versions HAE69C)
    Ports de communication USB et Wi-Fi intégré (versions HAE69C) ; iMate et USB (versions HAE69B) ; USB et Wi-Fi via la raquette de commande (versions HAE69 d'origine)
    Port d'autoguidage Compatible ST-4
    Alimentation requise DC 12V, 6A (fiche 5.5/2.1mm) (versions HAE69C et HAE69B) ; sortie de l'adaptateur DC 12V, 5A (versions HAE69 d'origine)
    Consommation 1A (suivi), 1.6A (GoTo) (versions HAE69C et HAE69B)
    Adaptateur secteur 100V ~ 240V (inclus, usage en intérieur uniquement)
    Frein hors tension Frein à friction électronique
    Platine Platine double Vixen/Losmandy
    Viseur polaire Viseur polaire électronique iPolar : inclus (HAE69 w/ iPolar, HAE69EC w/ iPolar) ; optionnel (toutes les autres versions)
    Diamètre de la base de montage 152mm
    Matériau de la structure Tout métal, usiné CNC, anodisé noir
    Barre de contrepoids Optionnelle (acier inoxydable Φ20X200mm, filetage 3/8"-16)
    Contrepoids Optionnel (10 lbs / 4.5 kg)
    Trépied Optionnel
    Température de fonctionnement -20ºC ~ 45ºC (versions HAE69C) ; -20ºC ~ 40ºC (versions HAE69B et HAE69 d'origine ; raquette d'origine -10ºC ~ 40ºC)

    • Tête de monture HAE69 (version sélectionnée)

      × 1

    • Adaptateur secteur (100V-240V, usage en intérieur uniquement)

      × 1

    • Valise de transport (versions d'origine)

      × 1

    • Câble USB (connexion à l'ordinateur et mise à jour du firmware)

      × 1 (versions d'origine)

    • Raquette de commande Go2Nova® 8409

      × 1 (versions d'origine)

    • Câble de raquette de commande 6P6C

      × 1 (versions d'origine)

    • Viseur polaire électronique iPolar

      × 1 (versions d'origine avec iPolar)

    • Câble mini-USB pour iPolar

      × 1 (versions d'origine avec iPolar)

  • Garantie limitée iOptron de 2 ans
