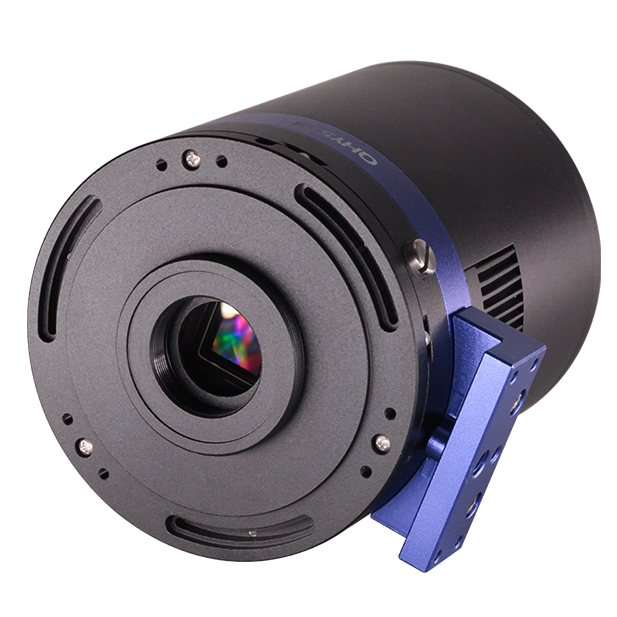

QHYCCD QHY533M Mono

QHY533M : une caméra BSI de 9 MP pour une imagerie à faible bruit

La QHY533M est conçue pour les imageurs du ciel profond qui recherchent les performances à faible bruit d'un capteur rétroéclairé moderne dans une caméra polyvalente et haute résolution. Elle associe un capteur rétroéclairé à un format carré de 1".

En tant que caméra monochrome, la QHY533M offre une sensibilité et une résolution maximales, sans matrice de filtres couleur sur les pixels. Elle convient à l'imagerie LRVB et en bande étroite des nébuleuses à émission et des galaxies.

Capteur BSI Sony IMX533 : 9 mégapixels au format carré de 1"

Au cœur de la QHY533M se trouve un capteur monochrome Sony IMX533, avec une matrice de 3008 x 3028 pixels et une diagonale de 16.05mm. La structure rétroéclairée (BSI) place le câblage du capteur sous la couche photosensible, ce qui maximise la surface de collecte de lumière de chaque pixel de 3.76μm et améliore l'efficacité quantique.

Le format carré du capteur est un avantage pratique important. Il simplifie le cadrage des objets à peu près circulaires, comme les amas globulaires ou les nébuleuses planétaires, et garde des panneaux de mosaïque uniformes dans les deux directions.

Faible bruit, grande dynamique : bruit de lecture de 1.3e- et capacité de puits de 58,000e-

L'architecture du capteur de la QHY533M est optimisée pour capturer les signaux faibles avec fidélité. Elle atteint un bruit de lecture minimal de seulement 1.3e-, ce qui permet aux détails subtils des nébulosités et des galaxies faibles de se détacher du bruit de fond. Ce faible bruit est particulièrement utile avec des réglages de gain élevés pour les poses courtes ou l'imagerie en bande étroite.

En complément, la caméra dispose d'une grande capacité de puits de 58,000e-. Ce puits profond évite que les étoiles les plus brillantes saturent pendant les longues poses, et préserve leur couleur et leurs détails naturels.

Conversion A/N 14 bits et amp glow quasi nul

Les données d'image sont numérisées par un véritable convertisseur A/N 14 bits, qui capture plus de 16,000 niveaux de gris. Les dégradés tonals sont ainsi doux, et les différences de luminosité les plus fines de votre cible restent distinguables. La sortie d'image est TRUE RAW : l'image est le signal d'origine, sans la réduction de bruit ni la suppression des pixels chauds qui peuvent provoquer un effet « star eater » dans les fichiers RAW des reflex.

La QHY533M présente un amp glow quasi nul : les longues poses montrent très peu de halo sur les bords causé par l'électronique de lecture, et les darks sont plus uniformes.

Refroidissement à -35°C et système anti-buée avancé

Un système de refroidissement thermoélectrique (TEC) régulé à deux étages abaisse activement la température du capteur jusqu'à -35°C sous la température ambiante. Ce refroidissement poussé est la clé pour minimiser le bruit thermique (courant d'obscurité), essentiel pour l'imagerie du ciel profond en longue pose. À une température de capteur de -20°C, le courant d'obscurité n'est que de 0.0005e-/pixel/sec.

Pour lutter contre la condensation pendant les nuits humides, un système anti-buée complet est intégré. Une résistance chauffante intégrée sur la fenêtre de protection évite la buée externe, et si l'humidité embue la chambre du capteur, le tube de dessicant fourni se raccorde à un orifice obturé près de la face avant pour l'assécher (il peut être nécessaire de fournir le dessicant).

Mémoire tampon DDR3 de 1GB pour une capture stable à 20 FPS

Pour aider à éviter les images perdues, la QHY533M est équipée d'une mémoire tampon DDR3 de 1GB. Cette mémoire embarquée conserve les données d'image avant leur envoi à l'ordinateur via l'interface USB 3.0, ce qui garantit un flux de données stable même si l'ordinateur est momentanément occupé par d'autres tâches.

Cette mémoire tampon est essentielle pour l'imagerie à haute vitesse. La caméra peut soutenir une capture pleine résolution de 20 FPS en 16 bits ou de 26.5 FPS en 8 bits. Avec un ROI de 480 lignes, elle atteint 117 FPS en 16 bits et 152 FPS en 8 bits, ce qui est utile pour la mise au point rapide et les captures courtes.

Backfocus de 14mm et réglage du tilt intégré

La QHY533M présente un backfocus court de 14mm et se raccorde directement à la QHYCFW3S-SR sans retirer aucune partie de la roue à filtres, ce qui donne un backfocus très court ; l'ensemble QHY533M + CFW3S-SR peut aussi être raccordé à un objectif d'appareil photo reflex.

Comme la QHY533M se visse sur la roue à filtres, le capteur peut ne pas se retrouver parallèle à la roue à filtres une fois le filetage serré à fond. Le réglage du parallélisme de la partie avant permet de tourner celle-ci pour placer le capteur au bon angle, puis de la bloquer avec une vis.

QHY533M ou QHY533C : sensibilité monochrome ou simplicité du one-shot

La principale différence entre la QHY533M (Mono) et sa version couleur, la QHY533C, tient à la sensibilité et au flux de travail. Les deux caméras utilisent le capteur Sony IMX533, mais la version mono offre des avantages distincts pour certains types d'astrophotographie.

• QHY533M (Mono) : en capturant la lumière sans matrice de Bayer, la version monochrome offre la résolution et le rapport signal/bruit les plus élevés possibles. Elle convient aux objets faibles du ciel profond et à l'imagerie en bande étroite avec les filtres Ha, OIII et SII. Elle se visse directement sur la QHYCFW3S-SR.
• QHY533C (Couleur) : cette version offre un flux de travail one-shot color plus simple, idéal pour capturer rapidement des images en couleur sans la complexité des filtres. La QHY533C est fournie avec le kit adaptateur E (E1) et un filetage C-mount.

Contrôle logiciel unifié : le pack de pilotes All-In-One

QHYCCD fournit un pack logiciel « All-In-One » complet pour assurer une large compatibilité avec les logiciels d'astrophotographie courants. Le pack comprend les pilotes et les plugins, que vous utilisiez un logiciel compatible ASCOM comme N.I.N.A. ou la prise en charge native (directe) de la caméra dans des programmes comme SharpCap.

Le pack comprend le pilote système principal, les pilotes ASCOM pour le contrôle de la caméra et de la roue à filtres, et des SDK pour les logiciels tiers. Il inclut aussi le logiciel EZCAP_QT de QHYCCD, recommandé pour les tests de la caméra et la gestion des mises à jour. Cette approche unifiée simplifie l'installation et vous permet de vous concentrer sur l'imagerie plutôt que sur le dépannage des pilotes.

Alimentation 12V stable et protection UVLO

Le refroidisseur TEC haute performance de la QHY533M nécessite une source d'alimentation 12V DC stable, fournie par le câble d'alimentation verrouillable inclus pour éviter toute déconnexion accidentelle. La caméra est conçue pour fonctionner entre 11V et 13.8V, et une tension stable est essentielle pour un refroidissement constant et de faibles performances de bruit.

Pour protéger l'électronique de la caméra, la QHY533M dispose d'une protection Under Voltage Lock-Out (UVLO). Si la tension d'entrée tombe sous 11V, la caméra émet un avertissement, coupe le refroidisseur et limite sa puissance à 70% jusqu'à la réinitialisation. Utilisez un adaptateur d'au moins 12V et 4A, un câble à faible résistance et un régulateur 12V en cas d'alimentation sur batterie.

Poids de 845g et marche à suivre pour la première lumière

La QHY533M pèse 845g et est livrée avec un adaptateur de trépied. Installation : installez d'abord votre logiciel de capture, puis le pack de pilotes All-In-One. Avant de connecter la caméra, branchez-la à l'alimentation 12V. Enfin, connectez le câble USB 3.0 de la caméra à votre ordinateur pour établir la communication et commencer votre session d'imagerie.
