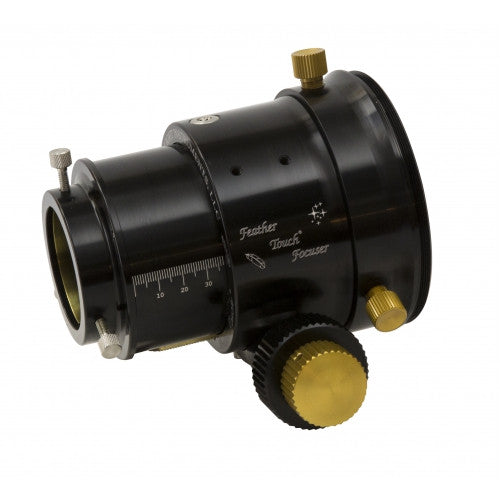

Starlight Instruments Porte-oculaire Feather Touch 2.5" R&P

Conçu pour les charges d'imagerie lourdes

Un porte-oculaire Feather Touch est un atout indispensable pour l'imagerie CCD et l'astrophotographie, tout en rendant l'usage visuel très agréable. Le modèle 2.5" porte 13-15 lb (5.9-6.8 kg) : une caméra, une roue à filtres et d'autres accessoires peuvent donc être suspendus au tube coulissant dans cette limite, et des embouts filetés assurent une connexion solide pour les réducteurs et les caméras.

Crémaillère hélicoïdale : un système antidérapant de 13-15 lb (5.9-6.8 kg)

Au cœur de la robustesse du porte-oculaire se trouve son entraînement hélicoïdal à crémaillère. Ce système utilise des dents d'engrenage pour déplacer le tube coulissant, avec une capacité de levage de 13-15 lb (5.9-6.8 kg). La crémaillère hélicoïdale donne un fonctionnement plus fluide, des charges portées accrues et un jeu pratiquement nul.

L'ensemble de démultiplication planétaire 10:1

La mise au point critique est rendue possible par un ensemble de démultiplication planétaire à friction, qui traduit environ dix rotations de la molette de mise au point fine dorée en une rotation des molettes de mise au point rapide. Ce rapport de 10:1 offre la finesse de contrôle nécessaire pour réussir la mise au point sur des cibles planétaires haute résolution ou avec des systèmes optiques rapides. L'ensemble se loge dans l'ensemble de pignon avec le frein et l'axe du pignon, utilise des roulements à billes en acier inoxydable dans une cage en laiton et une goupille de démultiplication en acier à outils, et il est lubrifié à l'assemblage ; il n'a besoin d'aucune lubrification supplémentaire.

Rotation du corps à 360° pour une composition parfaite

Le corps du porte-oculaire tourne de 360 degrés dans son adaptateur de tube propre à chaque télescope, une caractéristique essentielle pour l'imagerie. Vous pouvez ainsi orienter votre caméra pour cadrer parfaitement des cibles allongées comme la galaxie d'Andromède (M31) ou les Dentelles du Cygne (NGC 6960) sans faire tourner la caméra elle-même. Une fois positionné, trois vis à molette dorées à embout nylon bloquent le porte-oculaire dans l'adaptateur à revêtement PTFE. Pour les grandes charges asymétriques comme les motorisations lourdes, Starlight propose des vis à molette à embout en acier inoxydable.

Conception modulaire : adaptateurs et embouts

Le porte-oculaire Feather Touch est un système modulaire, qui permet de l'adapter à un large éventail de télescopes et d'accessoires. Le corps du porte-oculaire est vendu séparément des deux pièces de connexion essentielles :

• Adaptateur de tube : une bague d'adaptation propre à chaque télescope relie le corps du porte-oculaire au tube optique de votre télescope. Les options comprennent la bague d'adaptation standard A25-2003-1 (M95x1) et des bagues propres à certains télescopes, par exemple Meade 10/12/14" SCT, Celestron C11/C14, Vixen VC200L/VMC200L, AT6/8" RC et William Optics Megrez 80/90, ainsi que les lunettes Stellarvue et TMB ; les bagues proposées dépendent de la version de course.
• Embout : un embout interchangeable se visse sur le tube coulissant et assure la connexion de votre matériel visuel ou d'imagerie. Les options comprennent l'embout à bague de compression 2.0" EC25-2005-1 et des embouts pour le réducteur de focale Vixen, le filetage femelle M68x1 et le filetage femelle A/P.

Ingénierie du tube coulissant : échelle millimétrique et intérieur à baffles

Chaque détail du tube coulissant est optimisé pour l'imagerie. Une échelle millimétrique est gravée sur le côté, ce qui permet de revenir rapidement à des positions de mise au point précises lorsque vous changez de filtre ou d'accessoire. L'intérieur du tube coulissant est garni de baffles noirs anti-reflets qui absorbent la lumière parasite et maximisent le contraste de l'image. Des vis de blocage en acier inoxydable à embout sont utilisées dans l'embout pour maintenir solidement vos accessoires sans abîmer leurs coulants.

Réglages utilisateur : frein, tension et contrôle de la collimation

Vous avez un contrôle total sur le toucher et l'alignement du porte-oculaire. Une vis à molette de frein située sous l'ensemble de pignon bloque le tube coulissant ; de petits réglages de mise au point fine restent possibles, mais une utilisation prolongée avec le frein serré peut user prématurément le composant du frein. La tension du tube coulissant se règle avec l'écrou de tension et une clé hexagonale de 3/16 (conservez au moins une légère tension pour éviter l'inclinaison du tube coulissant et le décalage d'image), tandis que la plupart des embouts comportent trois vis de blocage pour la collimation : desserrez-les avec une clé hexagonale de 1/16, dévissez l'embout d'environ 1/4 de tour, réglez l'inclinaison et resserrez.

Voie de motorisation : prêt pour les motorisations HSM et PDMS

Le porte-oculaire Feather Touch 2.5" est conçu pour s'intégrer sans difficulté aux systèmes de motorisation de Starlight Instruments (vendus séparément). Les molettes de mise au point se retirent avec une clé hexagonale de 1/16 pour installer un moteur. Le HSM30 convient à tout porte-oculaire Feather Touch de 2.5", et le PDMS existe en version pour les porte-oculaires Feather Touch de 2.5". Un contrôleur Starlight (Focuser Boss II ou EFS) pilote le moteur via ASCOM ; l'EFS ajoute la compensation de température.

Fabrication et matériaux : made in USA avec fixations #8-32 UNC

Starlight conçoit, usine, anodise et assemble ses porte-oculaires en interne à Columbia City, dans l'Indiana. Il est construit en acier inoxydable trempé, en acier et en aluminium anodisé. Le boîtier du porte-oculaire comprend deux séries de trous filetés #8-32 UNC, munis de vis de remplissage, pour une base et un support de chercheur (vendus séparément) ; avec des bases de fabricants tiers, utilisez des vis pas trop longues, sous peine d'endommager le tube coulissant.

Installation : un processus simple et sûr en deux étapes

L'installation est simple. Commencez par desserrer les trois vis à molette dorées et soulevez le porte-oculaire hors de l'adaptateur de tube. Après avoir retiré le porte-oculaire d'origine, fixez l'adaptateur au télescope : dans la plupart des cas il se visse en place, mais sur certains télescopes (comme les tubes en fibre de carbone) il est fixé par des vis. Le corps du porte-oculaire Feather Touch est ensuite inséré dans l'adaptateur installé, orienté comme souhaité et bloqué en place avec les trois vis à molette dorées. Collimatez ensuite avec les vis de l'embout si nécessaire.

Crémaillère ou Crayford : pourquoi la prise positive compte

Un porte-oculaire Crayford déplace le tube coulissant par friction. Le Crayford de 2" de Starlight est donné pour 8-10 lb (3.6-4.5 kg), tandis que ses porte-oculaires à crémaillère de 2.5" et 3.0" sont donnés pour 13-15 lb (5.9-6.8 kg).

Le Feather Touch R&P utilise une crémaillère hélicoïdale sous le tube coulissant, entraînée par le pignon, ce qui donne des charges portées accrues et un jeu pratiquement nul.

Options de course du tube coulissant : versions 1.5", 2.5" et 3.5"

Ce porte-oculaire existe en trois longueurs de course du tube coulissant, pour s'adapter à différentes conceptions de télescopes et configurations d'imagerie. La course nécessaire dépend du backfocus requis par votre système optique et des accessoires que vous comptez utiliser. Les options disponibles sont 1.5" (38.1 mm), 2.5" (63.5 mm) et 3.5" (88.9 mm), selon la version.
