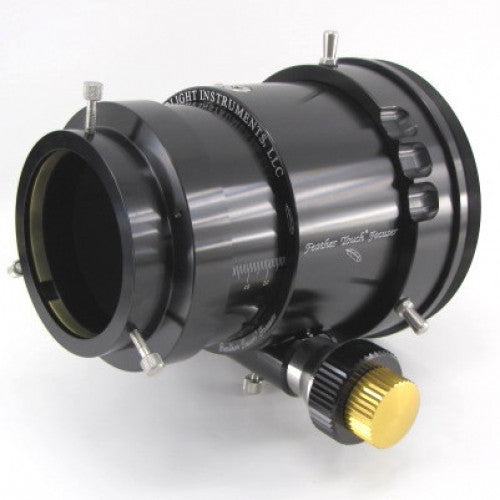

Starlight Instruments Porte-oculaire à crémaillère Feather Touch 3.5"

Le Feather Touch 3.5" : pour des charges d'imagerie de 18-20 lbs (8.2-9.1 kg) (8.2-9.1 kg)

Conçu pour les astrophotographes et les observateurs visuels exigeants équipés de grands télescopes, le porte-oculaire Feather Touch 3.5" se distingue par son immense capacité de charge. Il est donné pour 18-20 lbs (8.2-9.1 kg) (8.2-9.1 kg) : caméra, roue à filtres et autres accessoires peuvent donc être suspendus au tube coulissant dans cette limite.

Vérifiez le dégagement avant de commander : le télescope doit offrir au moins 4.35" de dégagement pour que le tube coulissant puisse entrer à l'intérieur ; sinon, le tube coulissant arrivera en butée avant d'atteindre sa course rentrée complète.

La crémaillère hélicoïdale : le cœur du système d'entraînement du 3.5"

Au cœur de la robustesse du porte-oculaire se trouve son entraînement à crémaillère hélicoïdale. Ce système assure une liaison positive par engrenage entre les molettes de mise au point et le tube coulissant de 3.5", pour un mouvement souple avec un jeu pratiquement nul. La crémaillère hélicoïdale offre un fonctionnement plus souple et une meilleure capacité de charge.

La crémaillère se trouve sous le tube coulissant et l'ensemble du pignon sous le porte-oculaire ; les deux sont livrés avec un mince film de graisse et ne nécessitent aucune lubrification supplémentaire.

Courses de 1.375" et 4.5" : options pour lunettes et réflecteurs

Le Feather Touch 3.5" existe en deux longueurs de course du tube coulissant pour s'adapter à différentes conceptions de télescopes et à différents usages. La version à course de 1.375" (34.93 mm) convient aux grands RC et aux télescopes Dobson. Avec l'adaptateur standard et le bouchon d'extrémité à bague de compression 2", elle pèse 5.216 lbs (2.4 kg) et mesure 5.236" course rentrée et 6.625" course sortie depuis la face de montage.

La version à course de 4.5" (114.30 mm) convient aux grandes lunettes. Avec l'adaptateur standard et le bouchon d'extrémité à bague de compression 2", elle pèse 5.938 lbs (2.7 kg) et mesure 5.236" course rentrée et 9.736" course sortie depuis la face de montage.

L'ensemble de réduction planétaire 10:1 pour une mise au point critique

L'ensemble de réduction 10:1 donne le contrôle fin. Ce système planétaire à friction transforme dix tours complets de la molette de mise au point fine en un seul tour de la molette de réglage rapide, ce qui permet des ajustements extrêmement précis. L'ensemble comprend un boîtier en acier inoxydable, des roulements à billes en acier inoxydable de haute qualité dans une cage en laiton et un axe de réduction en acier à outils ; son fonctionnement est souple, avec un jeu pratiquement nul.

Pour un contrôle accru, une vis de blocage à molette sur l'ensemble du pignon verrouille le tube coulissant pour éviter tout mouvement indésirable. De petits ajustements avec la molette de mise au point fine restent possibles après le verrouillage, mais une utilisation prolongée avec le frein serré peut user prématurément la pièce de frein interne.

Rotation complète de 360° pour un cadrage parfait de la cible

Pour les imageurs, la composition est essentielle. Le Feather Touch 3.5" intègre un collier de blocage rotatif sur 360 degrés qui permet d'orienter l'ensemble caméra et accessoires pour cadrer parfaitement votre cible. Que vous capturiez toute l'étendue de la nébuleuse North America (NGC 7000) ou que vous aligniez votre cadre sur le plan galactique, vous obtenez l'orientation idéale sans jamais desserrer la caméra dans son adaptateur.

Pour l'utiliser, tournez simplement le collier de blocage dans le sens antihoraire pour relâcher la tension, faites pivoter le corps du porte-oculaire à l'angle voulu, puis serrez le collier dans le sens horaire pour le verrouiller solidement. Une graisse d'amortissement est appliquée entre le porte-oculaire et l'adaptateur de tube ; ne séparez donc pas le porte-oculaire de l'adaptateur sans nécessité.

Un système modulaire : filetage d'adaptateur de 5.125" et bouchons d'extrémité sur mesure

Il se raccorde à votre télescope par un adaptateur de tube (vendu séparément) ; le collier de blocage présente un filetage femelle de 5.125x24. Dans la plupart des cas, l'adaptateur se visse sur le télescope ; sur certains (comme les tubes en fibre de carbone), il est fixé par des vis.

Côté visuel, le tube coulissant présente un filetage de 4 3/32x24 TPI pour les bouchons d'extrémité (vendus séparément). Le plus courant est la bague de compression 2" ; les bouchons filetés offrent une connexion plus sûre pour les réducteurs, caméras et autres accessoires.

Le tube coulissant de 3.5" : échelle millimétrique et baffles internes

Pour retrouver des positions de mise au point répétables, une échelle millimétrique sur le côté du tube coulissant permet de revenir à un point de mise au point connu lors d'un changement de filtre ou de session.

À l'intérieur, le tube coulissant reçoit un traitement de baffles noirs anti-reflets. Cela limite les reflets internes et la lumière parasite, ce qui est essentiel pour maximiser le contraste.

Réglages : collimation en 3 points et contrôle de la tension

Pour garantir un alignement optique parfait, la plupart des bouchons d'extrémité du Feather Touch 3.5" comportent trois vis de réglage pour la collimation. Desserrez-les avec une clé hexagonale de 1/16, dévissez le bouchon d'environ 1/4 de tour, ajustez le tilt, puis resserrez les mêmes vis.

De plus, un écrou de tension du tube coulissant permet de régler la résistance, ou le toucher, du mouvement du tube. Il se manœuvre avec une clé hexagonale de 3/16 ; un second écrou de tension, caché par l'adaptateur, est réglé en usine et ne doit pas être modifié. Gardez au moins une légère tension sur le tube coulissant pour éviter l'inclinaison du tube et le décalage d'image.

Prêt pour l'automatisation : intégration des moteurs Starlight HSM et PDMS

Le porte-oculaire Feather Touch 3.5" est conçu pour s'intégrer sans difficulté à une configuration d'imagerie entièrement automatisée. L'ensemble du pignon permet de fixer les systèmes de motorisation de Starlight Instruments (vendus séparément) : le moteur pas à pas compact HSM35, qui se monte sur tout porte-oculaire Feather Touch 3.5", ou le système de motorisation à courroie Posi Drive (PDMS), qui existe en version pour les porte-oculaires Feather Touch 3.5".

Associés à un contrôleur comme le Focuser Boss II, ces moteurs permettent une mise au point précise et répétable pilotée par ordinateur. Des clients ASCOM peuvent ensuite piloter le porte-oculaire ; le contrôleur EFS de Starlight ajoute la correction du jeu et la compensation de température.

Conçu pour durer : trous #8-32 et fabrication usinée aux États-Unis

Chaque porte-oculaire Feather Touch est conçu, usiné, anodisé et assemblé dans les ateliers de Starlight Instruments aux États-Unis. Le corps est fabriqué en acier inoxydable trempé, en acier et en aluminium anodisé.

Parmi les éléments pratiques de conception, deux séries de trous filetés #8-32 sur le boîtier du porte-oculaire permettent de fixer un support de chercheur. Des vis de remplissage occupent les trous jusqu'à leur utilisation ; avec des bases tierces, utilisez des vis pas trop longues pour ne pas endommager le tube coulissant.

Installation en 3 étapes : fixer, orienter et collimater

L'installation du Feather Touch 3.5" est simple. Après avoir retiré le porte-oculaire d'origine de votre télescope, commencez par fixer l'adaptateur de tube Feather Touch au télescope ; dans la plupart des cas, il se visse simplement.

Ensuite, fixez le porte-oculaire à l'adaptateur, desserrez le collier de blocage et faites pivoter le porte-oculaire dans l'orientation voulue avant de le verrouiller. Enfin, si votre train optique l'exige, vous pouvez effectuer un dernier réglage de collimation avec les trois vis de réglage du bouchon d'extrémité.

Ce produit est vendu en tant que corps de porte-oculaire seul. Un adaptateur de tube spécifique à votre télescope et un bouchon d'extrémité doivent être achetés séparément pour correspondre à votre équipement.
