Starlight Instruments Contrôleur de mise au point électronique Focuser Boss II

Le boîtier Focuser Boss II : un contrôle centralisé pour 1 ou 2 porte-oculaires

Le boîtier Focuser Boss II sert de contrôleur central entre les moteurs de vos porte-oculaires et le PC de pilotage. Tel que livré, il pilote un moteur de porte-oculaire.

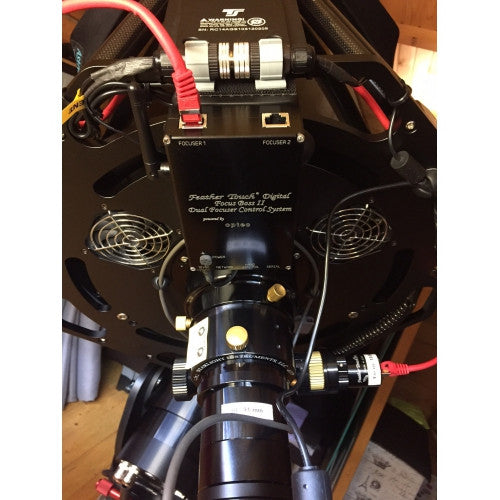

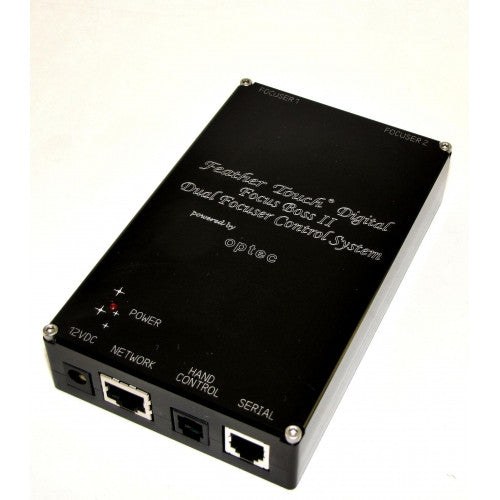

La 2e carte porte-oculaire optionnelle permet au même boîtier de piloter deux porte-oculaires en même temps ; si vous n'avez pas déjà un second moteur, il vous en faudra un. Les ports Focuser 1 et Focuser 2 se trouvent en haut du boîtier, et l'alimentation 12VDC, le réseau, la raquette de commande optionnelle et les ports série se trouvent en bas.

Connectique : USB, série, Ethernet et WiFi 802.11 optionnel

Les connexions série, USB et Ethernet filaire sont fournies en standard.

• Série & USB : un câble USB vers série fourni relie le boîtier à votre PC ; Starlight propose le téléchargement du pilote du convertisseur USB-série.
• Ethernet filaire : le boîtier rejoint votre réseau et son serveur web intégré génère une page de contrôle que vous pouvez ouvrir dans un navigateur web.
• WiFi 802.11 optionnel : une carte WiFi et une antenne optionnelles peuvent être ajoutées à tout moment. Elles permettent de piloter le porte-oculaire depuis un smartphone ou un iPad sans aucun câble, et aucune application n'est nécessaire pour la fonction WiFi.

Moteurs : HSM20, HSM30, HSM35 et PDMS

Le Focuser Boss II est proposé avec les moteurs pas à pas Handy Stepper Motors (HSM) de Starlight, chaque modèle étant conçu pour un groupe de porte-oculaires. Pour les trains optiques plus lourds et les porte-oculaires autres que Feather Touch, il est proposé avec le Posi Drive Motor System (PDMS), qui peut soulever plus de 56 lbs (25 kg).

Choisissez le HSM conçu pour votre porte-oculaire :

• Moteur HSM20 : convient à tout micro-porte-oculaire Feather Touch, à la mise à niveau du pignon Feather Touch et au porte-oculaire Crayford Feather Touch 2.0".
• Moteur HSM30 : convient à tout porte-oculaire à crémaillère Feather Touch 2.5", 3.0" ou 2.0", ainsi qu'à l'Astro-Physics 2.7" avec la mise à niveau du pignon Feather Touch.
• Moteur HSM35 : convient à tout porte-oculaire Feather Touch 3.5", ainsi qu'aux Astro-Physics 3.5" et 4.0" avec la mise à niveau du pignon Feather Touch.

Intégration logicielle : serveur local ASCOM, TheSkyX et accès par navigateur

Le logiciel du Focuser Boss II utilise le modèle de serveur local ASCOM, de sorte que plusieurs programmes clients peuvent se connecter au boîtier en même temps. Toute application compatible ASCOM sélectionne FocusLynx Focuser 1 ou FocusLynx Focuser 2 dans le sélecteur ASCOM ; par exemple Maxim DL, FocusMax, SG Pro et CCD Soft, CCDSoft utilisant le plug-in ASCOM FocusAPI.

Les utilisateurs Mac peuvent le piloter avec TheSky X ou Equinox. Les serveurs web intégrés des connexions Ethernet et WiFi optionnelle génèrent une page de contrôle dans n'importe quel navigateur web ou smartphone, et des applications Android et iPhone gratuites recherchent le réseau local et chargent ces pages. Comme les pages proviennent du boîtier lui-même, aucune configuration supplémentaire n'est nécessaire une fois connecté.

Utilisation manuelle : la raquette de commande en T incluse

Le kit comprend une raquette de commande en forme de T sur câble spiralé, dont les boutons poussoirs déplacent le porte-oculaire vers l'intérieur ou l'extérieur au télescope, sans ordinateur. Avec l'option WiFi, votre téléphone peut jouer le même rôle ; la raquette n'est alors nécessaire que si vous voulez les deux.

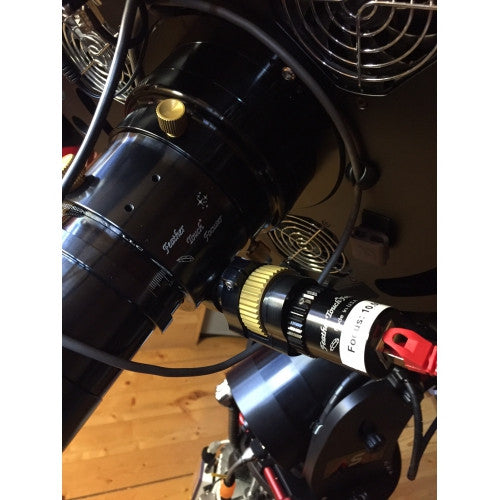

Les moteurs HSM disposent aussi d'un débrayage manuel : tourner le boîtier rond du moteur dans le sens antihoraire désengage les engrenages pour utiliser le porte-oculaire manuellement, et le tourner dans le sens horaire les engage pour la mise au point motorisée.

Alimentation et fixation : 12VDC pour le terrain ou l'observatoire

Le boîtier Focuser Boss II fonctionne en 12VDC. Choisissez l'option d'alimentation adaptée à votre lieu d'observation :

• Adaptateur secteur AC/DC : pour un observatoire à domicile ou à proximité d'une prise murale standard.
• Fiche allume-cigare DC : pour une source 12V DC telle qu'une batterie portable avec prise allume-cigare.
• Adaptateur secteur européen.

Pour une fixation solide sur votre matériel, Starlight Instruments propose une plaque de montage en aluminium optionnelle. Elle permet de fixer facilement le boîtier sur n'importe quelle colonne ou monture de télescope.

Configuration et installation : de la plateforme ASCOM à FocusLynx Commander

La procédure de configuration commence par le logiciel : lancez Setup_FocusLynx_Starlight depuis les fichiers du logiciel Focuser Boss II. Si la plateforme ASCOM 6 ou une version plus récente n'est pas déjà installée, l'installateur vous renvoie vers le site ASCOM pour l'installer d'abord. Lancez ensuite le setup, qui place le raccourci FocusLynx Commander sur votre bureau.

Raccordez le boîtier à son alimentation avec l'interrupteur éteint, branchez le câble USB au boîtier et à votre ordinateur, puis installez le pilote du convertisseur USB-série. Ouvrez FocusLynx Commander, allumez le boîtier (le voyant rouge s'allume) et cliquez sur Connect sous Focusers, Setup ; si la connexion échoue, changez le port com, éteignez et rallumez l'alimentation puis réessayez. Donnez un surnom au porte-oculaire, puis choisissez son type : QuickSync HSM Hi-Speed ou QuickSync HSM Hi-Torque pour un Handy Motor. En cas de problème, Restore Defaults dans l'écran Focuser Hub Setup permet de tout recommencer.

Contenu du kit et options : composer votre système de mise au point

La brochure de Starlight liste les éléments du kit : le boîtier de contrôle, le moteur (HSM ou PDMS), la raquette de commande en T, une alimentation, un câble Ethernet rouge du moteur au boîtier de contrôle, un câble noir USB vers série et un câble spiralé de raquette. Le moteur se choisit à la commande.

Starlight propose ces options séparément :

• 2e carte porte-oculaire : pilote un second porte-oculaire depuis le même boîtier ; un second moteur est nécessaire si vous n'en avez pas.
• Carte WiFi 802.11 : contrôle sans fil depuis un smartphone ou un iPad ; un routeur sans fil n'est pas indispensable mais recommandé.
• Plaque de montage : une plaque en aluminium pour fixer le boîtier sur une colonne ou une monture.

Firmware et maintenance : garder le boîtier Focuser Boss II à jour

Les mises à jour du firmware se lancent depuis FocusLynx Commander. Boîtier allumé, allez dans File, puis Upgrade Firmware.

Cliquez sur Auto Download et, une fois terminé, sur Upload Now. Cliquez sur OK dans la fenêtre Bootloader, puis éteignez et rallumez le boîtier pour lancer le transfert.
