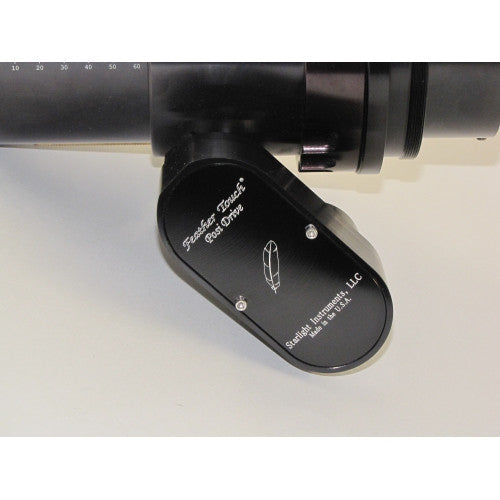

Starlight Instruments Système de motorisation Posi Drive Motor System

Capacité de charge pour les trains optiques lourds

Le Posi Drive Motor System peut soulever plus de 56 lbs (25 kg). Sur le Feather Touch, la fixation standard entraîne l'axe du pignon plutôt que l'ensemble de démultiplication, ce qui supprime le glissement et assure une répétabilité précise avec des charges plus lourdes.

C'est donc le moteur Starlight à envisager lorsque la caméra, la roue à filtres et les autres accessoires derrière le porte-oculaire représentent une charge importante.

La courroie crantée Posi Drive

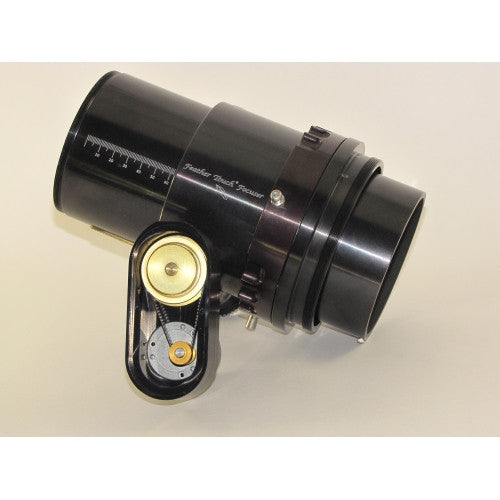

Le PDMS entraîne le porte-oculaire par une courroie crantée qui passe entre une poulie sur le moteur et une poulie sur un prolongateur d'axe monté sur le porte-oculaire à la place des molettes. Le boîtier est serré sur l'ensemble de démultiplication du porte-oculaire, et faire tourner le boîtier tend ou détend la courroie.

• Courroie crantée : la courroie passe sur les deux poulies et se tend en tournant le boîtier du moteur dans le sens horaire, puis se verrouille avec la vis moletée.
• Charge : le système peut soulever plus de 56 lbs (25 kg).
• Température : le PDMS dispose d'une thermistance intégrée à la carte électronique du moteur pour la compensation de température via le contrôleur.

Un débrayage manuel simple pour une mise au point à la main

Vous pouvez passer de la mise au point motorisée à la mise au point manuelle sans démonter le moteur.

Pour faire la mise au point à la main, desserrez la vis moletée et tournez le boîtier du moteur dans le sens antihoraire jusqu'en butée, ce qui détend la courroie crantée. Pour réengager le moteur, tournez le boîtier dans le sens horaire afin de tendre la courroie, en actionnant la molette de mise au point rapide dans les deux sens pour rattraper le jeu, puis serrez la vis moletée. Le débrayage du PDMS-FTFF est aussi décrit comme permettant de régler la mise au point avec la molette de mise au point fine sans démonter le moteur.

Versions et compatibilité

Le PDMS est vendu en versions, chacune pour un porte-oculaire spécifique. Choisissez la version correspondant à votre porte-oculaire ; la compatibilité se limite aux porte-oculaires listés ci-dessous.

• Feather Touch : SI-PDMS-FTFF-2.5 pour les porte-oculaires Feather Touch 2.5" et 3.0" et le porte-oculaire Astro-Physics 2.7" ; SI-PDMS-FTFF-3.5 pour les porte-oculaires Feather Touch 3.5" et le porte-oculaire Astro-Physics 4.0". Le FTFF est destiné aux porte-oculaires 2.5", 3.0", true 3" et 3.5".
• Takahashi : SI-PDMS-TAK pour le porte-oculaire d'origine Takahashi.
• Sky-Watcher : SI-PDMS-SW pour le Sky-Watcher Esprit.
• Celestron : SI-PDMS-RASA36 pour le Celestron RASA 36cm.
• Autres versions : SI-PDMS-TEC (porte-oculaire de conception TEC), SI-PDMS-WO (William Optics), SI-PDMS-SV (porte-oculaire d'origine Stellarvue) et SI-PDMS-AT (Astro Tech).

Installation sur un porte-oculaire Feather Touch

Le manuel PDMS-FTF de Starlight décrit l'installation du moteur avec les outils fournis, sans sortir le moteur de son boîtier :

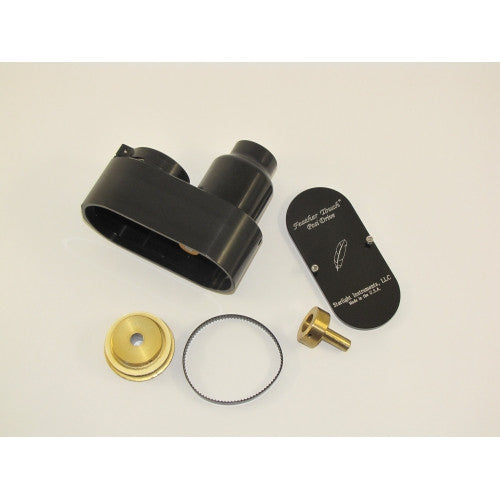

• Retirez le cache anti-poussière, le matériau d'emballage et la vis à tête cylindrique 8-32, puis sortez l'ensemble poulie et courroie du boîtier.
• Retirez le prolongateur d'axe de la poulie, retirez les molettes de mise au point dorée et noire, puis installez le prolongateur d'axe avec sa vis sans tête sur le méplat, serrée fermement.
• Vis de serrage desserrée, enfoncez complètement le boîtier du moteur sur l'ensemble de démultiplication (visible par l'ouverture), puis serrez la vis de serrage juste assez pour empêcher le boîtier de tourner. Ne serrez pas trop.
• Desserrez la vis moletée, placez les vis sans tête de la poulie sur les méplats du prolongateur d'axe et serrez-les toutes les deux par le trou d'accès.
• Montez la courroie crantée sur les deux poulies, tournez le boîtier dans le sens horaire pour la tendre tout en actionnant la molette de mise au point rapide dans les deux sens, puis serrez la vis moletée.
• Remettez la vis à tête cylindrique 8-32 et le cache anti-poussière.

Contrôle et automatisation avec le Focuser Boss II et l'EFS

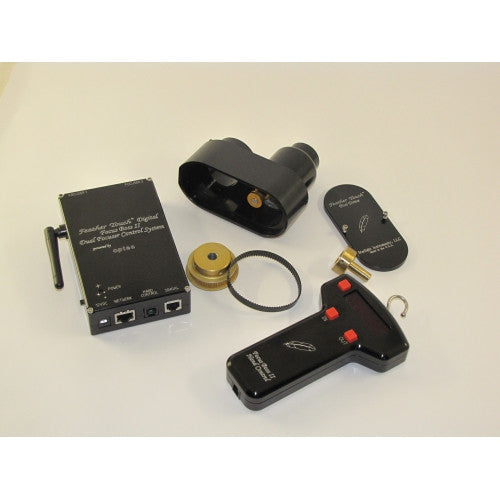

Le Posi Drive Motor System fait partie d'une solution de mise au point complète et nécessite un contrôleur pour fonctionner (vendu séparément). Il fonctionne avec le Focuser Boss II ou l'Electronic Focusing System (EFS) de Starlight Instruments, qui alimentent le moteur pas à pas et le relient à votre ordinateur.

Les deux contrôleurs disposent de pilotes ASCOM, de sorte qu'un logiciel client ASCOM peut piloter le moteur ; les utilisateurs Mac du Focuser Boss II peuvent aussi utiliser TheSky X et Equinox. Les contrôleurs assurent la compensation de température grâce à la thermistance de la carte électronique du moteur.

PDMS ou HSM : choisir le bon moteur Starlight Instruments

Starlight Instruments propose deux systèmes de motorisation pour ses contrôleurs.

Le Handy Stepper Motor (HSM) se fixe sur l'ensemble du pignon de certains porte-oculaires Feather Touch (modèles HSM20, HSM30 et HSM35), et tourner son boîtier le débraye pour la mise au point manuelle.

Le Posi Drive Motor System (PDMS) est destiné aux trains optiques plus lourds et aux porte-oculaires autres que Feather Touch, avec une capacité de charge de plus de 56 lbs (25 kg).
