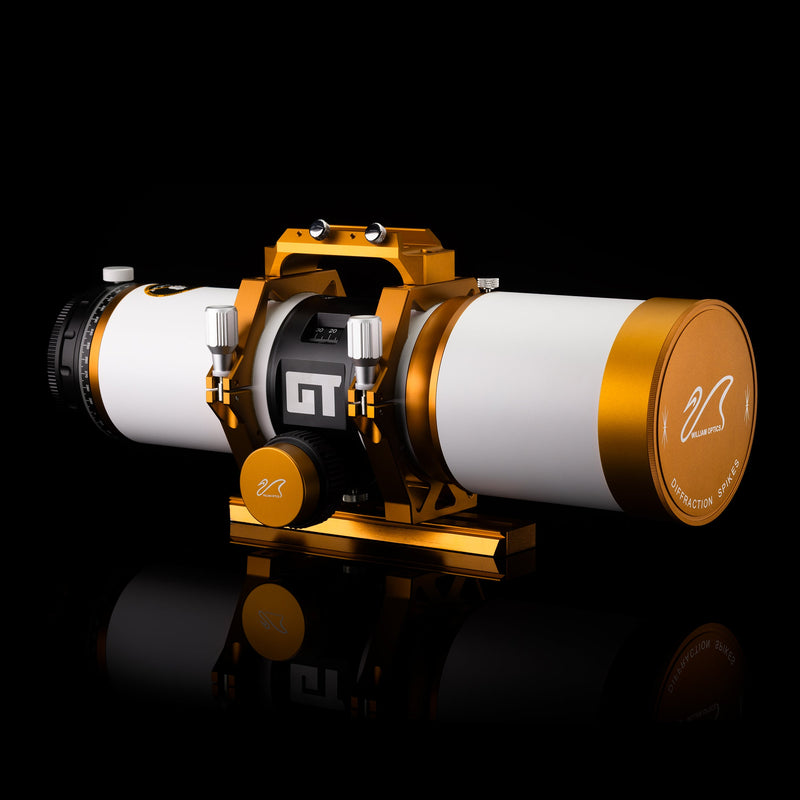

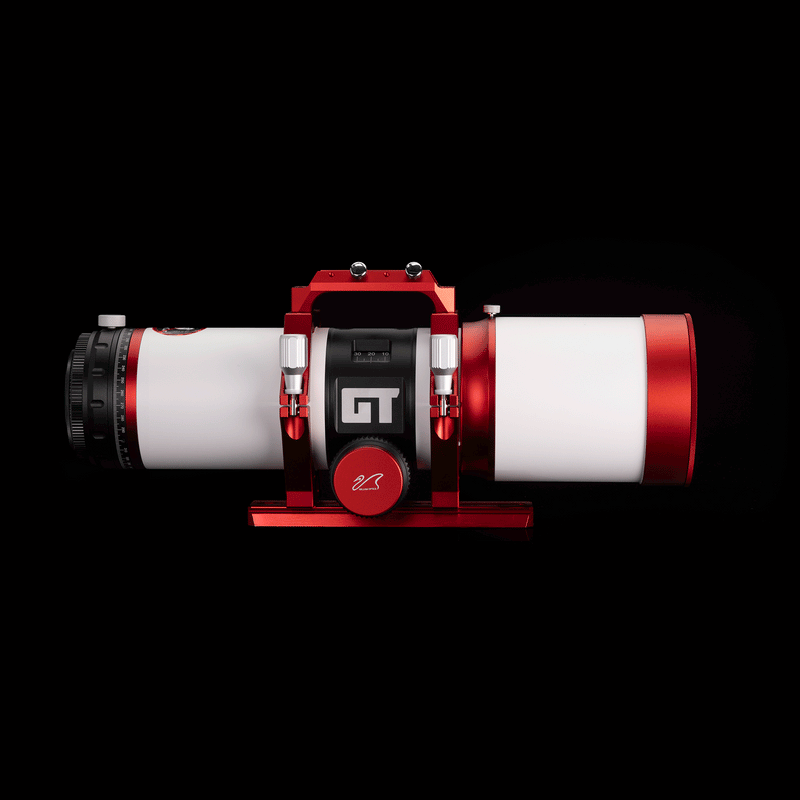

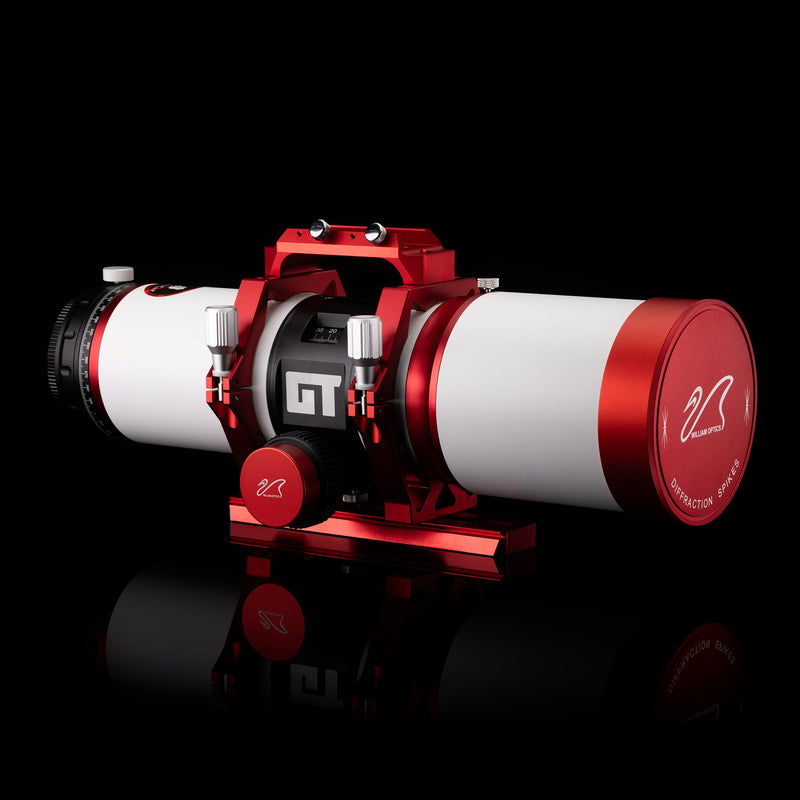

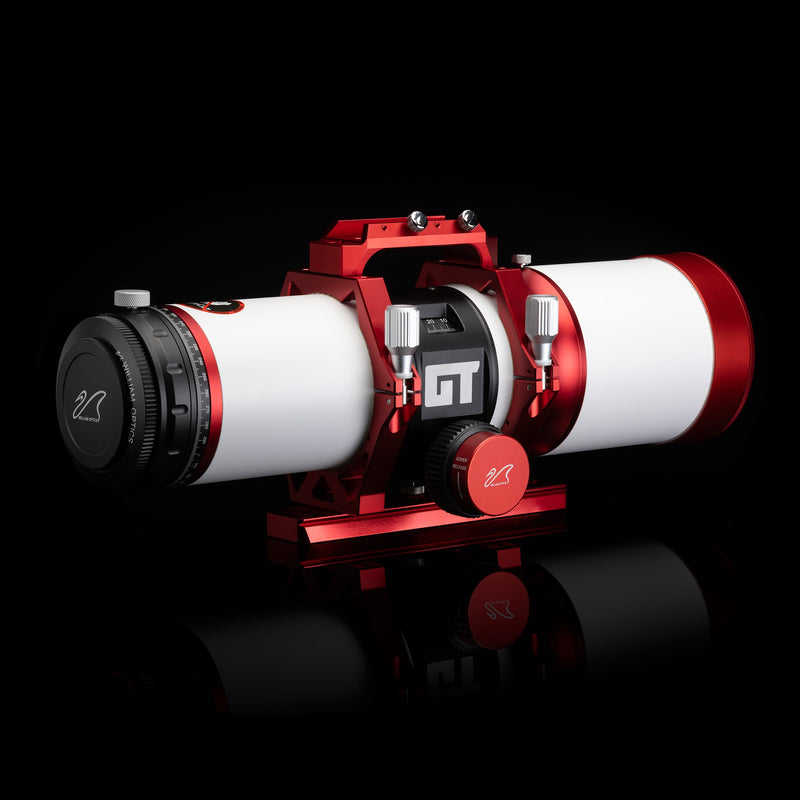

William Optics Lunette Gran Turismo WIFD 81

Triplet FPL-53 de 81mm

La GT 81 WIFD est équipée d'un objectif triplet apochromatique avec du verre à très faible dispersion (FPL-53) d'Ohara, Japon, pour une clarté et une netteté remarquables avec pratiquement aucune aberration chromatique.

Un nouveau barillet d'objectif avec verre FPL-53 dans la série triplet WO (GT et FLT) est conçu pour compenser la température et mieux éviter le pincement des optiques par temps froid. Le boîtier usiné avec précision maintient également un alignement optimal des éléments optiques.

478mm à f/5.9

Un objectif de 81mm a une limite de Dawes d'environ 1.43 seconde d'arc. À 478mm, un capteur plein format couvre environ 4.3 x 2.9 degrés, et un capteur APS-C (environ 23.5 x 15.6mm) environ 2.8 x 1.9 degrés. Cela cadre M31 ou la nébuleuse North America (NGC 7000) en plein format.

À f/5.9, chaque pose unitaire nécessite environ la moitié de l'exposition d'un système à f/8 pour le même signal.

Cercle image

Le cercle image est >plein format (45mm). Un capteur de 36 x 24mm a une diagonale de 43.3mm : il est donc couvert. Pour des étoiles nettes jusqu'au bord, associez la lunette à ses aplanisseurs 0.8x et 1x (ci-dessous).

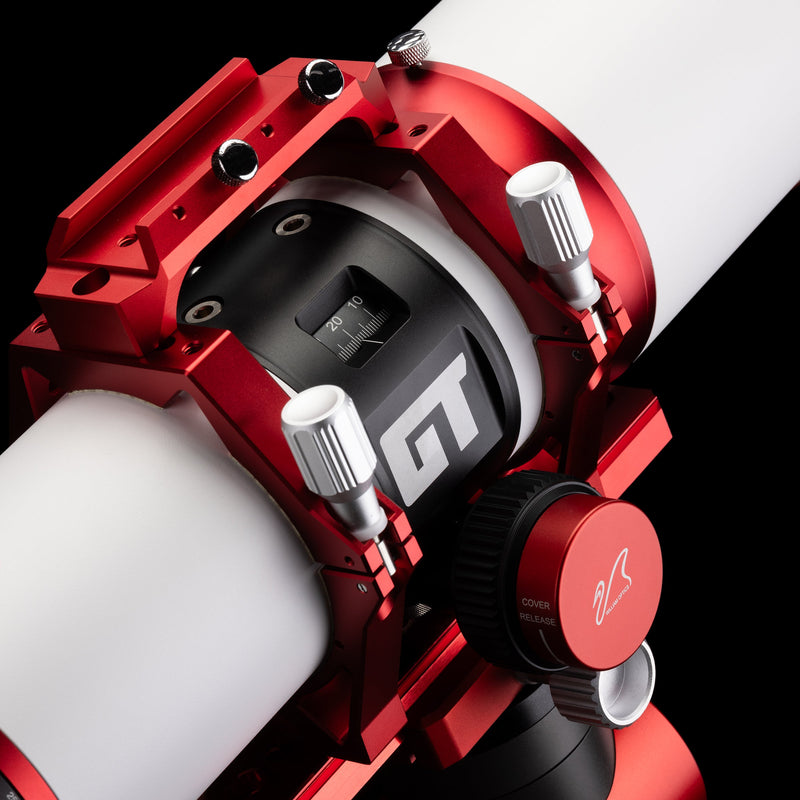

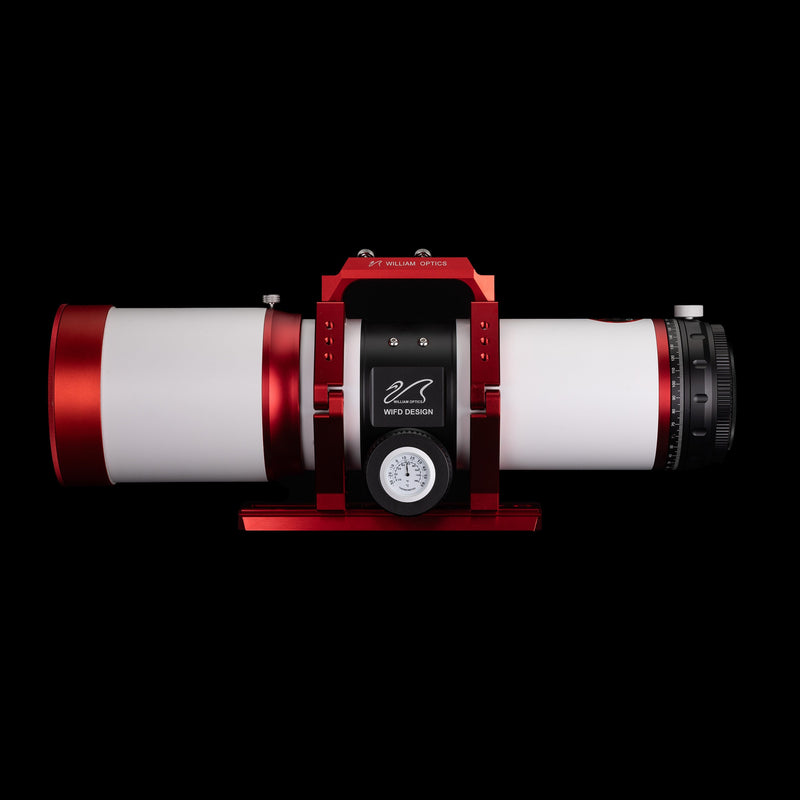

Porte-oculaire WIFD avec molette fine 10:1

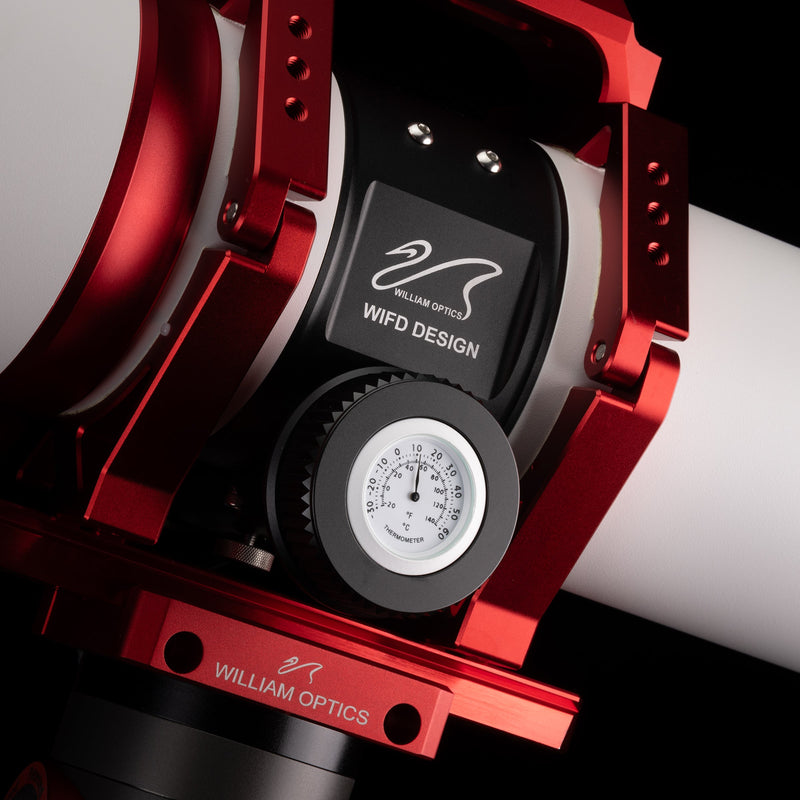

Le porte-oculaire WIFD est compatible avec l'EAF (moteur de mise au point électronique), avec une molette fine à 2 vitesses de rapport 10:1 et une molette de réglage du porte-oculaire avec thermomètre. Nous ne précisons pas quel groupe optique se déplace.

• Tension : les vis de tension (clé Allen de 5mm) augmentent la tension du porte-oculaire. Ne serrez pas trop la vis de tension du porte-oculaire et desserrez-la pendant la mise au point.
• Fluidité : vis d'espacement des engrenages de poussée et de traction (clés Allen de 3mm et 2mm), à ajuster uniquement si nécessaire.
• EAF : retirez la vis supérieure (clé Allen de 2mm), desserrez les deux vis internes de la molette, retirez la molette, alignez les trous de vis, bloquez les deux vis sans tête sur l'axe et serrez les deux vis du support. Avec un moteur installé, ne serrez pas trop la vis de tension.

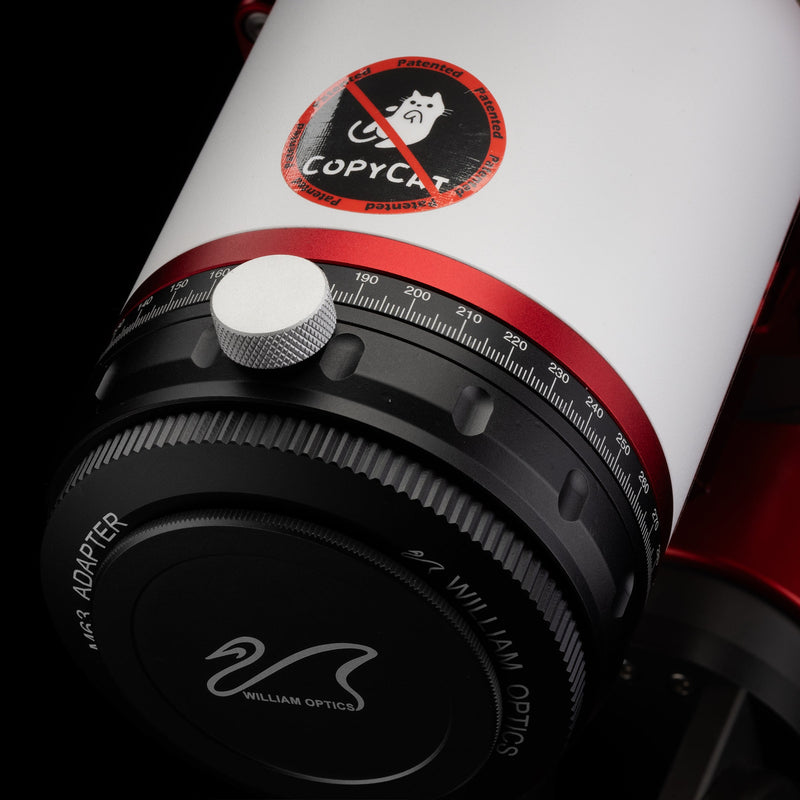

Filetage arrière M92 et rotateur d'angle de caméra

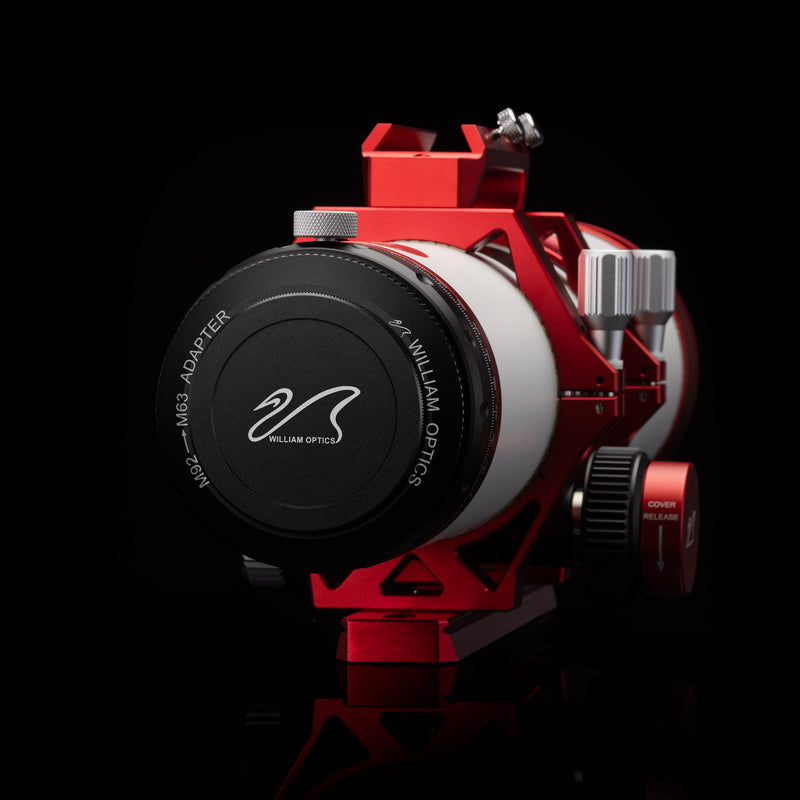

Le filetage arrière est en M92. Le rotateur d'angle de caméra, avec sa molette de rotation et sa vis de blocage, fait tourner la caméra pour le cadrage. L'adaptateur M92 vers M63 inclus est destiné au FLAT6AIII.

Aplanisseurs optionnels : FLAT6AIII et FLAT68III

L'aplanisseur est en option et n'est pas inclus. Des diagrammes de points sont disponibles pour deux modèles :

• P-FLAT6AIII (0.8x) : se visse sur l'adaptateur M92 vers M63 inclus. Environ 382mm et f/4.7 ; le plein format couvre alors environ 5.4 x 3.6 degrés.
• P-FLAT68III (1x) : se visse sur le filetage M92 du rotateur, en conservant 478mm et f/5.9.

Usage visuel

Le porte-oculaire WIFD convient à l'observation exigeante comme à l'astrophotographie. La configuration visuelle est un RotoLock 2" (en option, non inclus) sur le porte-oculaire, puis un renvoi coudé 2" et un oculaire, ou un adaptateur 2" vers 1.25" avec un renvoi coudé 1.25" ou un prisme redresseur. À 478mm, un oculaire de 25mm donne environ 19x et un de 7mm environ 68x.

Anneaux, barre de poignée de 120mm et plaque de 210mm

• Anneaux de fixation : avec molettes.
• Barre de poignée de platine de 120mm : vis de blocage M4 et trous de vis M4 et M6 pour un support de chercheur ; retirez les deux vis du porte-support de chercheur (clé Allen de 2.5mm) avant utilisation.
• Plaque de 210mm : plaque double face, une queue d'aronde de 210mm de type Vixen. Elle s'adapte à une platine de type Vixen.
• Pare-buée : rétractable, de 121mm de diamètre, avec vis de blocage.

Poids et longueur

Le tube optique pèse 3.58 kg (7.89 lbs), et 4.565 kg (10.06 lbs) avec anneau, queue d'aronde et platine. La longueur est de 421mm rétracté et 502mm déployé. Ajoutez votre caméra et comparez le total avec la charge nominale de votre monture.

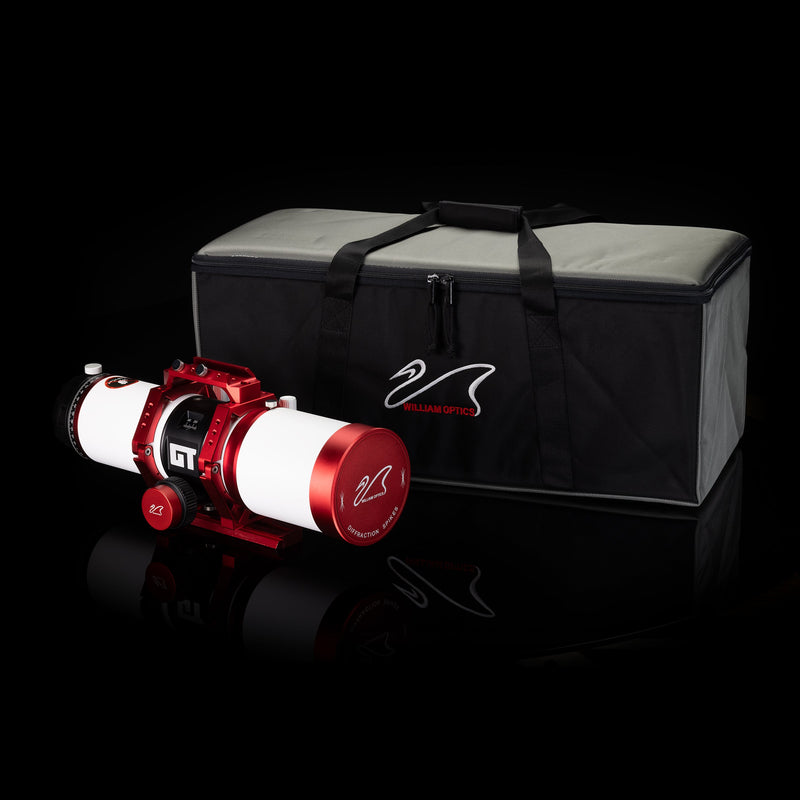

Cache Bahtinov, sacoche et rapport de test ZYGO

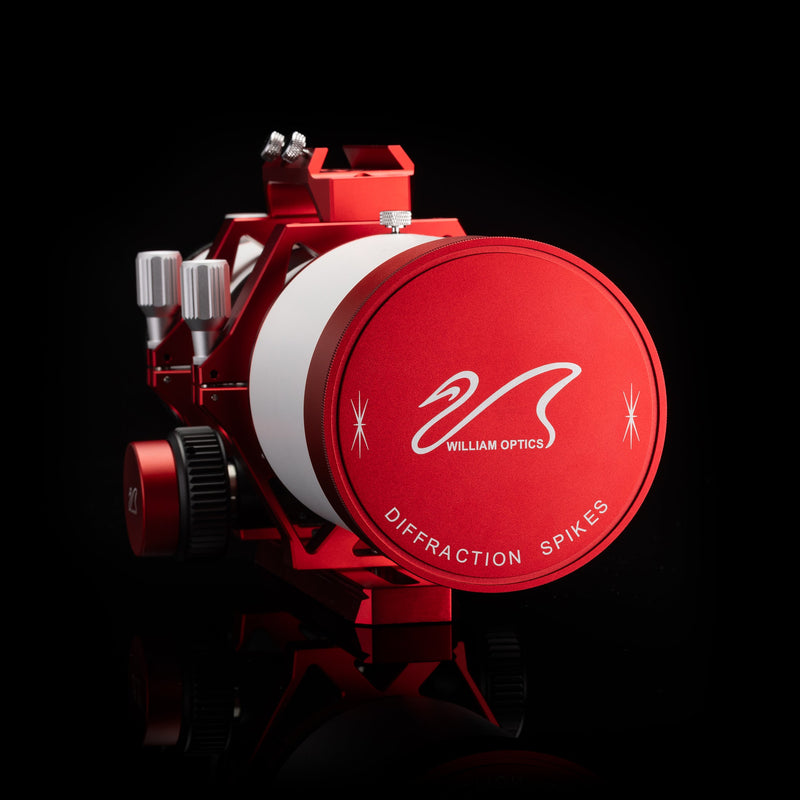

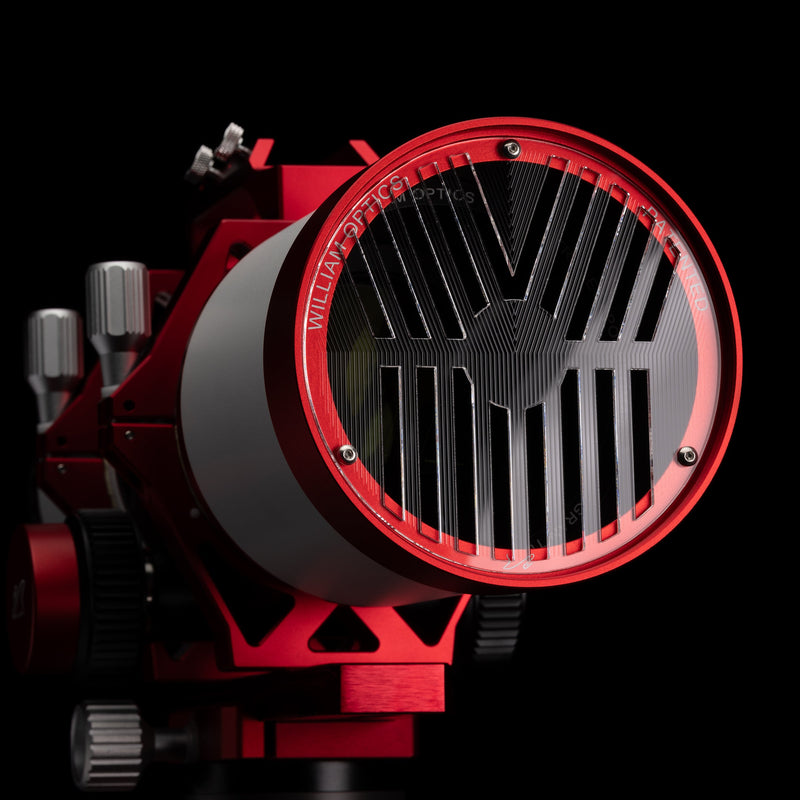

Le bouchon anti-poussière avant porte un masque de Bahtinov et se visse en M121 : visez une étoile brillante et faites la mise au point jusqu'à ce que la pointe centrale soit centrée. Un rapport de test ZYGO et une sacoche de transport souple sont inclus.

Raccorder une caméra avec le FLAT68III

Les étapes : retirez l'adaptateur M92 vers M63 du rotateur ; vissez le FLAT68III sur le filetage M92 ; remplacez éventuellement l'adaptateur de réglage plus court de l'aplanisseur par l'adaptateur plus long M48 ou M54 (pour la WIFD GT81 uniquement) ; réglez 1.89mm pour de meilleures performances avec l'aplanisseur pointé vers le zénith, afin d'éviter le tilt, et bloquez la bague de retenue ; puis raccordez une caméra astronomique M48 ou M54, ou une bague T et un reflex. La charge maximale de la caméra est de 18kg.

Pour une caméra astronomique, l'adaptateur doit donner 55mm de backfocus jusqu'au capteur.

Entretien et rangement

Avant de ranger la lunette, laissez-la découverte, tube ouvert, assez longtemps pour qu'elle s'adapte à la température ambiante, et assurez-vous qu'elle est parfaitement sèche. Rangez-la dans un endroit sec à température constante.

Ne dirigez jamais la lunette ou le chercheur vers le Soleil sans filtres solaires appropriés installés à l'avant de la lunette ; même un instant, cela peut endommager définitivement la vue. Les filtres solaires d'oculaire ne sont pas considérés comme sûrs.
