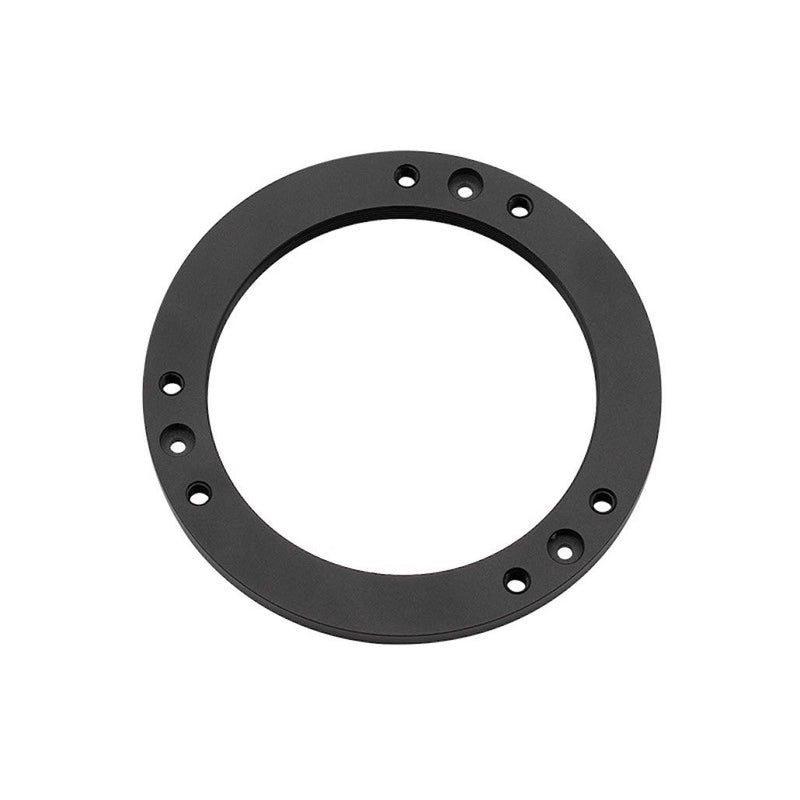

ZWO Adaptateur de réglage du tilt M68 pour caméras 6200MC/MM Pro
L'adaptateur de réglage du tilt ZWO M68 est la solution de référence pour obtenir un champ parfaitement plan avec les caméras plein format. Il offre un raccordement fileté M68x1 pour les trains optiques de la série ASI6200. Cette plaque n'ajoute que 5 mm de chemin optique et offre le réglage fin nécessaire pour éliminer les étoiles allongées dans les coins de vos images sans perturber l'espacement critique du backfocus.
Des coins parfaits grâce à un réglage de 5 mm
Le tilt du capteur, un léger désalignement du plan du capteur par rapport à l'axe optique du télescope, est un problème courant avec les systèmes optiques rapides : il déforme les étoiles dans un ou plusieurs coins. Cet adaptateur de 5 mm d'épaisseur vous permet d'ajuster l'orientation du capteur de façon précise et indépendante, afin que tout le plan focal soit parfaitement perpendiculaire à la lumière incidente. Le résultat est un champ uniformément net d'un bord à l'autre, une étape essentielle pour une astrophotographie de niveau professionnel.
Raccordement M68x1 pour les systèmes plein format ZWO
Conçu pour l'écosystème ZWO, cet adaptateur offre un filetage M68x1 robuste. Cette configuration est prévue pour s'intégrer parfaitement avec les caméras ZWO ASI6200MC Pro et ASI6200MM Pro : il se monte côté télescope du ZWO M68 OAG et de l'EFW 2", de sorte que tout le train optique se raccorde à un télescope à filetage M68.
Complétez votre train optique à 55 mm de backfocus
Avec de nombreux aplanisseurs de champ et réducteurs de focale, respecter la distance de backfocus standard de 55 mm est essentiel pour une correction optimale. L'épaisseur précise de 5 mm de l'adaptateur de réglage du tilt ZWO M68 en fait le dernier élément d'un train optique plein format ZWO courant. Associé aux autres accessoires ZWO M68, cet adaptateur porte le chemin optique à 55 mm, ce qui répond aux exigences de votre correcteur tout en offrant le réglage du tilt nécessaire.
-
Pour quelles caméras l'adaptateur de réglage du tilt ZWO M68 est-il conçu ?
Cet adaptateur est spécialement conçu pour les trains optiques des caméras refroidies plein format de ZWO, principalement les modèles ZWO ASI6200MC Pro et ASI6200MM Pro.
Comment savoir si j'ai besoin de l'adaptateur de réglage du tilt ZWO M68 ?
Si vos astrophotos montrent des étoiles nettes au centre mais allongées ou floues dans un ou plusieurs coins, votre capteur présente probablement du tilt. Ce problème est surtout marqué avec les systèmes optiques « rapides » (f/5 ou moins) et les grands capteurs plein format. Cet adaptateur fournit le mécanisme de réglage physique pour corriger ce tilt.
Mes étoiles sont nettes d'un côté mais étirées de l'autre avec mon ASI6200 et mon Newton f/4. La plaque ZWO M68 corrigera-t-elle cela ?
Oui, c'est un symptôme classique de tilt du capteur. Un système à f/4 a une très faible profondeur de foyer, ce qui rend visible le moindre tilt. L'adaptateur de réglage du tilt ZWO M68 est le bon outil pour y remédier : il vous permet d'effectuer des micro-réglages pour aligner le capteur de l'ASI6200 sur le plan focal de votre Newton.
Combien de backfocus l'adaptateur de réglage du tilt ZWO M68 utilise-t-il ?
L'adaptateur lui-même utilise exactement 5 mm de backfocus, ou de chemin optique. Son profil mince permet de l'insérer dans la plupart des trains optiques sans vous empêcher d'atteindre la distance de backfocus visée.
Comment intégrer la plaque de réglage du tilt ZWO M68 pour obtenir 55mm de backfocus ?
L'épaisseur de 5 mm de la plaque en fait le dernier élément d'un train optique standard de 55 mm. Une configuration plein format ZWO typique s'organise comme suit :
Côté télescope → plaque de réglage du tilt M68 (5 mm) → M68 OAG (17.5 mm) → EFW 2" (20 mm) → caméra ASI6200 (12.5 mm) → côté caméra.
Cette combinaison place le capteur de la caméra à la bonne distance pour la plupart des aplanisseurs de champ et réducteurs de focale.
Quel est le filetage de l'adaptateur de réglage du tilt ZWO M68 ?
Il utilise un filetage M68x1.
-
| SKU |
ZWO-M68-PLATE |
| Filetage |
M68x1 |
| Chemin optique |
5 mm |
| Compatibilité |
ZWO ASI6200MC/MM Pro |
-
-
Adaptateur de réglage du tilt M68 pour caméras 6200MC/MM Pro
× 1
-
Garantie limitée ZWO de 2 ans
