ZWO OAG-L

Grande taille de prisme et large champ de vision

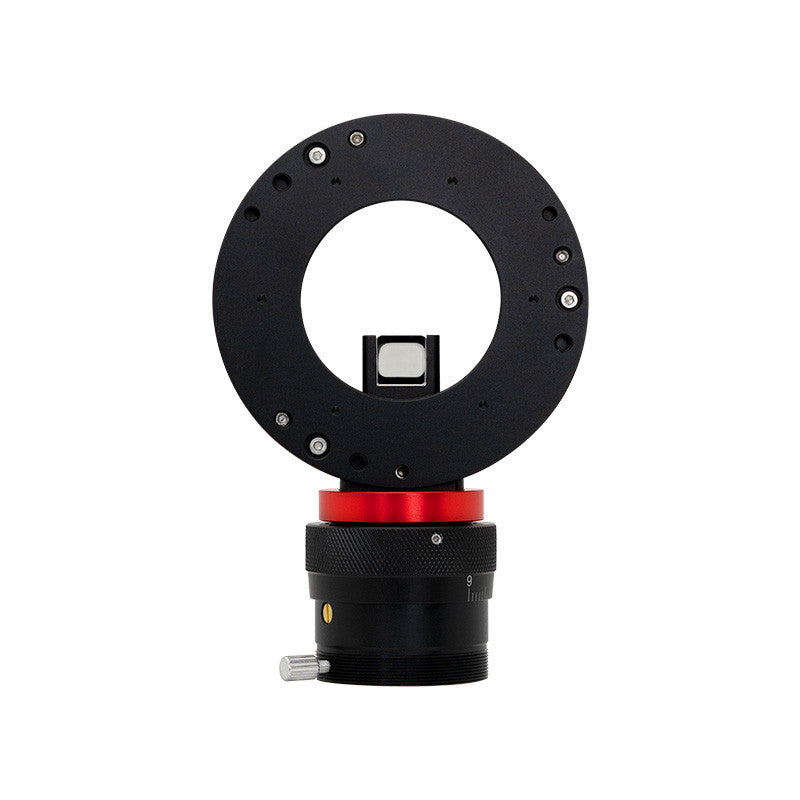

L'OAG-L dispose d'un grand prisme de 12*12 mm qui offre un champ de vision plus large pour le guidage par rapport aux guides hors axe traditionnels.

L'ouverture effective de passage de la lumière mesure 11,7 mm x 8,3 mm.

Polyvalent et facile à utiliser

L'OAG-L peut connecter simultanément la caméra principale et la caméra de guidage, éliminant ainsi le besoin d'un télescope de guidage séparé.

Il est léger et compact avec une épaisseur de seulement 17,5 mm.

Livré avec une plaque d'inclinaison de capteur M48 (5 mm) pour faciliter un alignement précis.

Large compatibilité avec les caméras

Idéal pour les caméras ASI Mini comme l'ASI174MM Mini, l'ASI290MM Mini et l'ASI120MM Mini pour le guidage.

Recommandé pour une utilisation avec un objectif EFW 2" ou 7x36 mm, et peut prendre en charge les appareils photo APS-C (par exemple, ASI2600) et les appareils photo plein format (par exemple, ASI6200/2400) sans vignettage.

Compatible avec les télescopes dotés d'un filetage M48.

Réglage et configuration simplifiés

Se connecte directement à d'autres équipements à l'aide de vis, éliminant ainsi le besoin de filetages intérieurs.

Mise au point facilement réglable pour la caméra de guidage, garantissant une configuration de guidage cohérente et précise.

Compatibilité de guidage

L'OAG-L est conçu pour fonctionner avec les caméras ASI Mini pour le guidage.

Il n'est pas recommandé de l'utiliser avec des télescopes dont l'ouverture claire est inférieure à M48.

Champ de vision et compatibilité des caméras

L'OAG-L peut prendre en charge les appareils photo plein format grand format comme l'ASI6200 et l'ASI2400, grâce à sa grande ouverture claire.

L'absence de vignettage le rend idéal pour les appareils photo plein format lorsqu'il est utilisé avec un EFW ou une roue filtrante.

Réglage de la position du prisme

Pour régler la position du prisme, suivez ces étapes :

1. Utilisez une clé hexagonale M2 pour desserrer la vis M4 sur la plaque d’inclinaison du capteur.
2. Pincez le prisme des deux côtés et ajustez-le à la position souhaitée.
3. Resserrez la vis M4 pour fixer le prisme en place.

Notes importantes pour l'utilisation

Lors de l'intégration de l'OAG-L dans votre train optique, assurez-vous que le prisme ne bloque pas le capteur de l'appareil photo.

Utilisez la vis de guidage pour régler la distance de mise au point de la caméra de guidage, en vous assurant que les distances entre le prisme et les caméras principale et de guidage sont cohérentes.

Il est recommandé d'effectuer ces réglages de jour pour éviter des difficultés lors des réglages de nuit.

Notes complémentaires

Si le côté de votre télescope est doté d'un filetage M48, il n'est pas nécessaire de retirer la plaque d'inclinaison du capteur M48 fournie avec l'OAG-L. Si votre télescope nécessite un filetage différent, vous devrez remplacer la plaque d'inclinaison M48 par celle appropriée.

Vérifiez toujours que le prisme est correctement aligné pour éviter toute obstruction du capteur de la caméra, garantissant ainsi des performances de guidage optimales.
